Elektryczna walcarka do produkcji rynien Z-4UE, Z-5UE

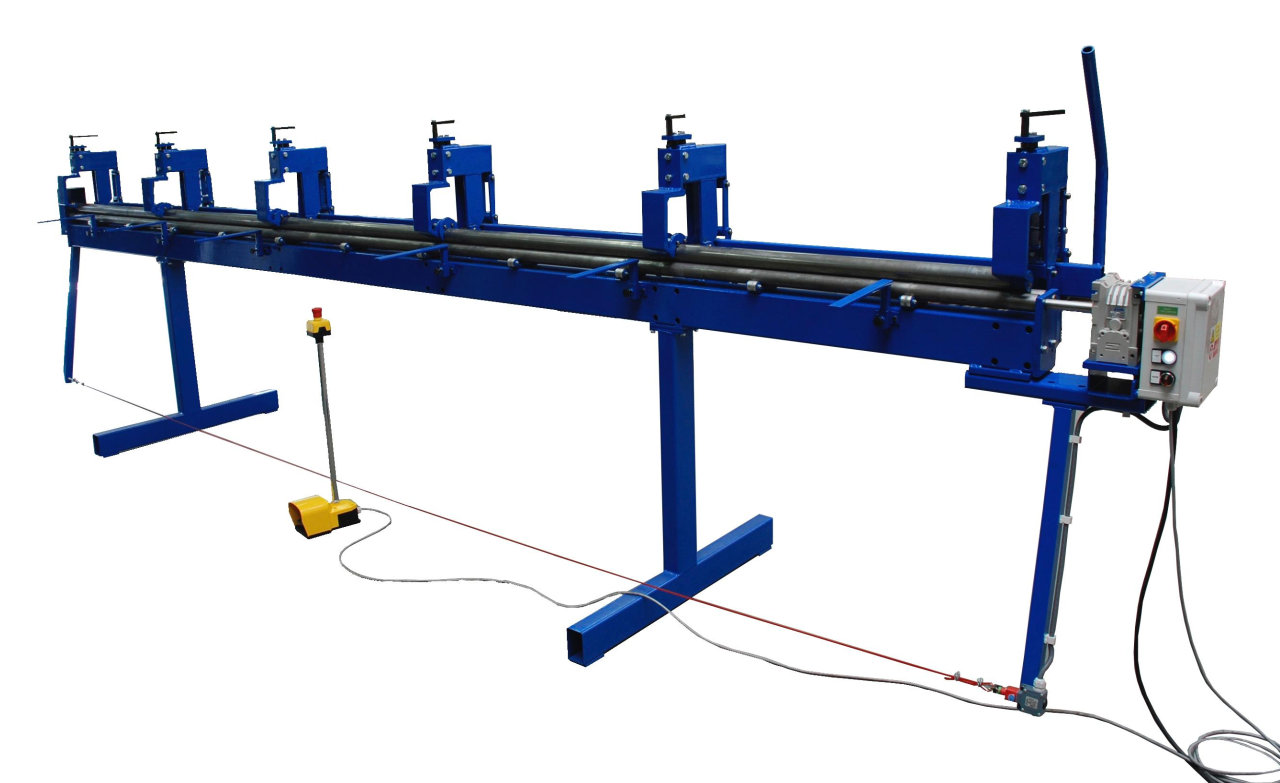

Maszyna do produkcji rynien długości 4020mm, typ Z-4UE

Elektryczna zwijarka do produkcji rynien o maksymalnej długości 4020mm (Z-4UE) albo 5020mm (Z-5UE) i rozwiniętej szerokości pasu zwijanej blachy od 200mm do 400mm. Maksymalna grubość blachy stalowej 380MPa wynosi 0,6mm.

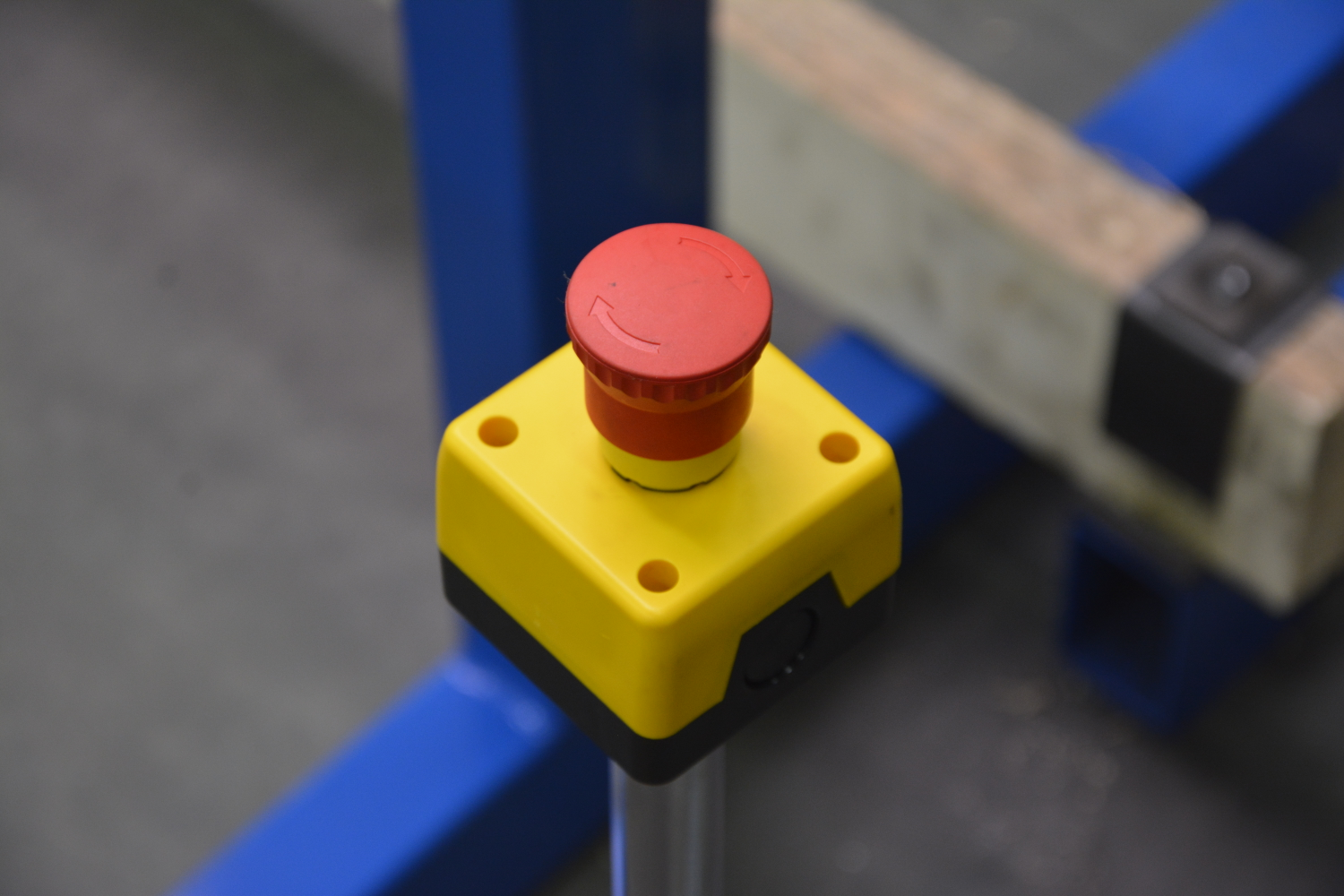

Maszyna jest wyposażona w silnik elektryczny i ślimakową przekładnię, która porusza walcami maszyny. Sterowanie maszyny jest za pomocą pedała nożnego, maszyna ma także przełącznik obrotów tam/wstecz. Maszyna jest również wyposażona w blokujący wyłącznik, po którego wciśnięciu dochodzi do natychmiastowego wyłączenia maszyny. Cały cykl zwinięcia rynny jest automatycznie wykonany (należy trzymać naciśnięty pedał) a maszyna automatycznie zwinie blachę i wysunie ją z powrotem. Moc silnika elektrycznego jest 0,75kW (400V).

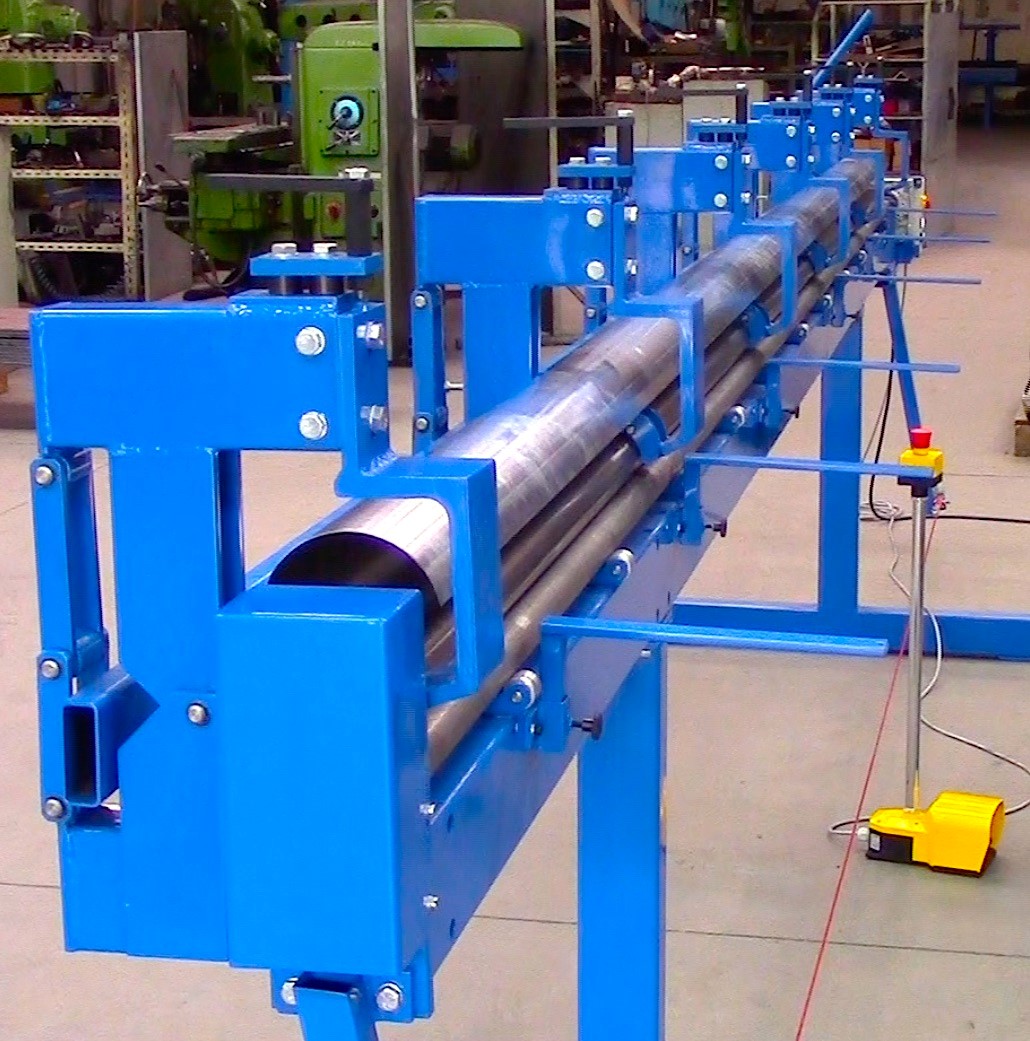

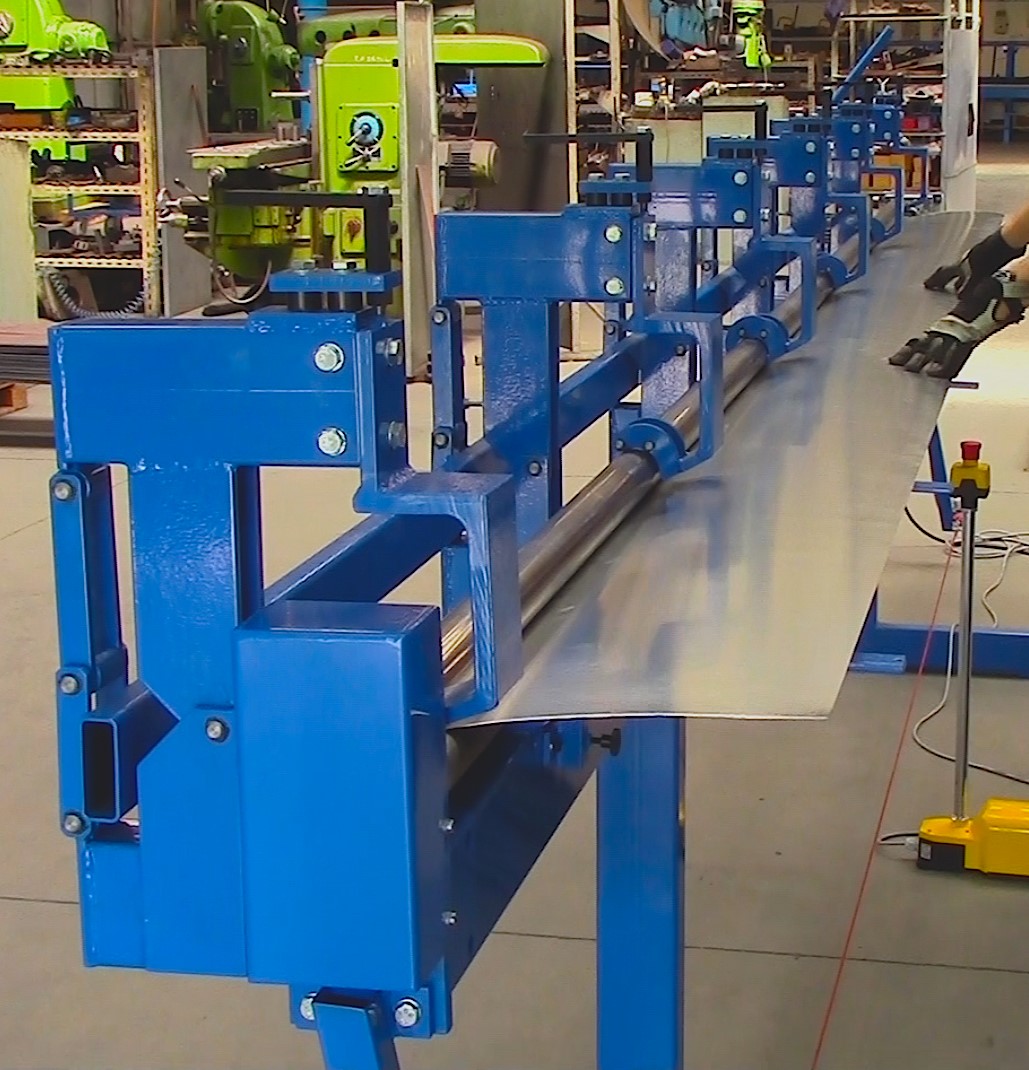

Włożenie blachy do maszyny i naciśnięcie pedała uruchamia zwinięcie	Zwijanie blachy

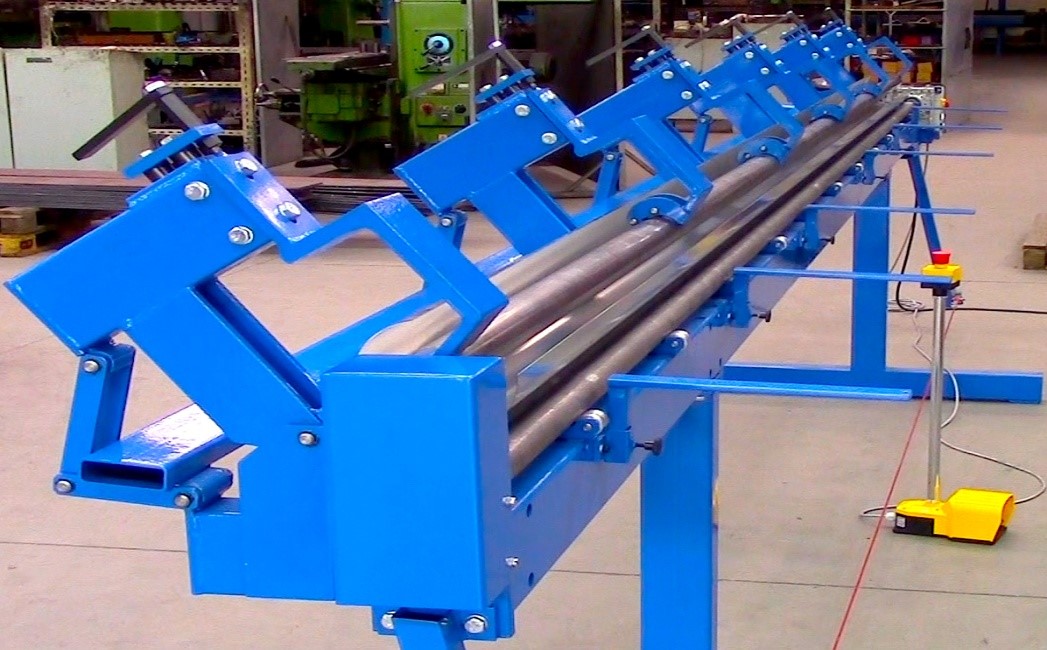

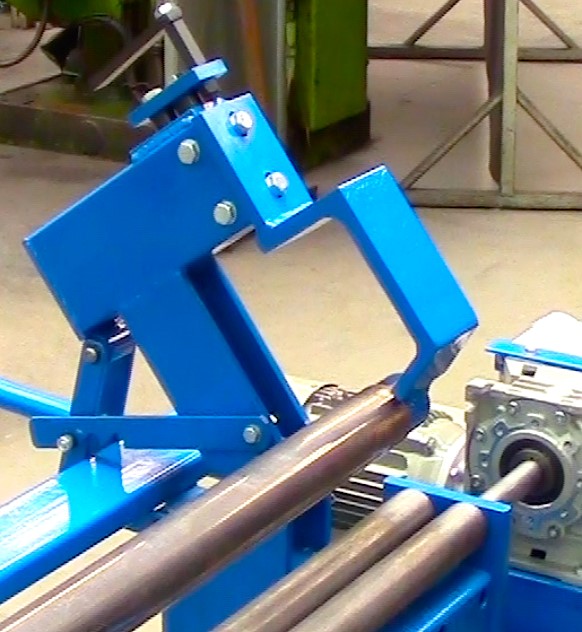

Odsunięcie ramion z walcem dociskowym	Zabezpieczenie walca dociskowego za pomocą opuszczalnego zatrzasku

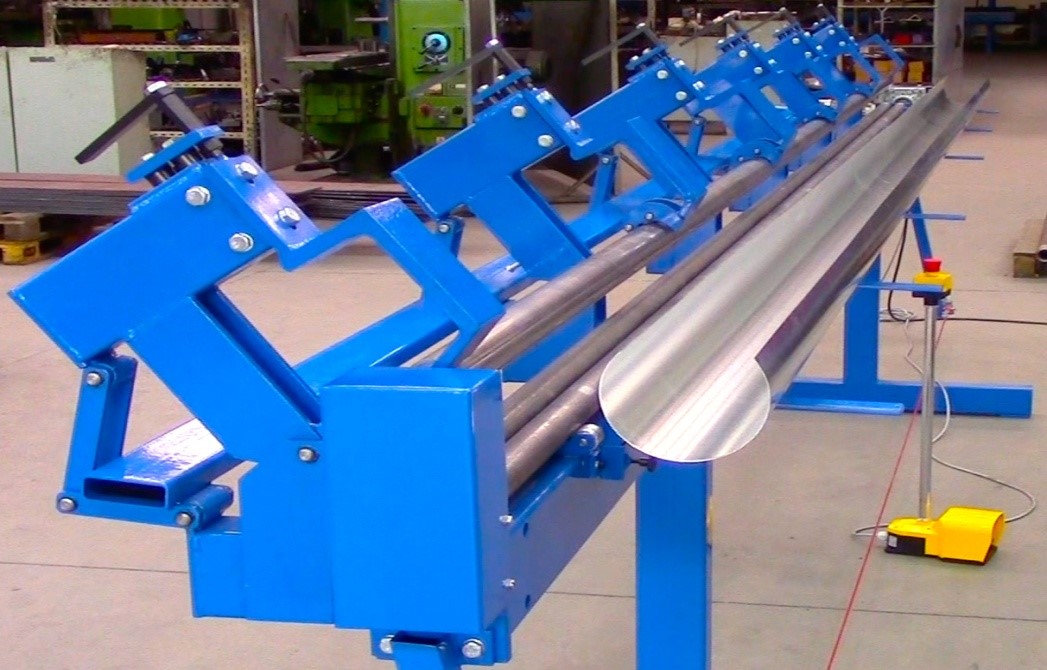

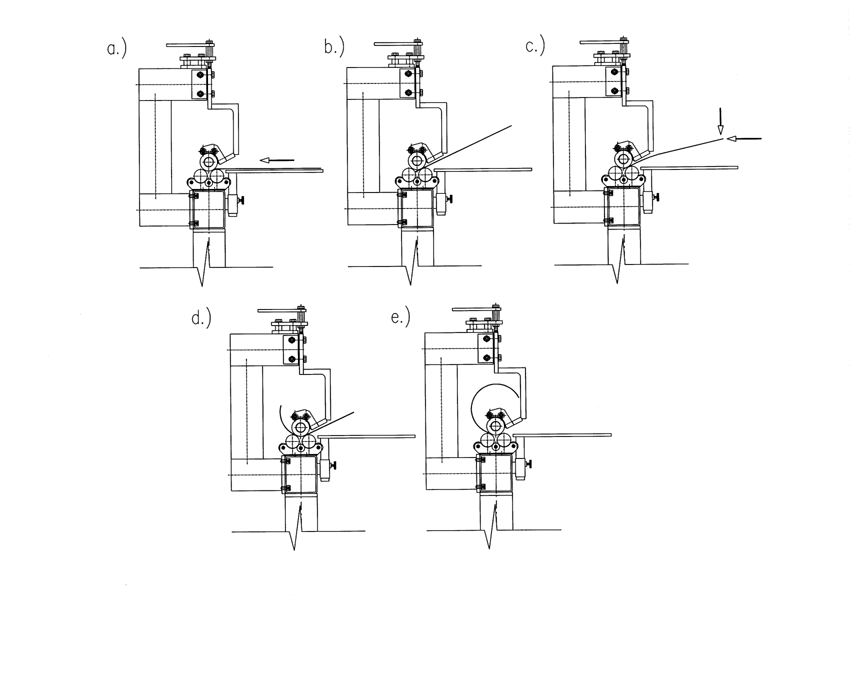

Wyciągnięcie zwiniętej rynny	Schemat produkcji rynny
