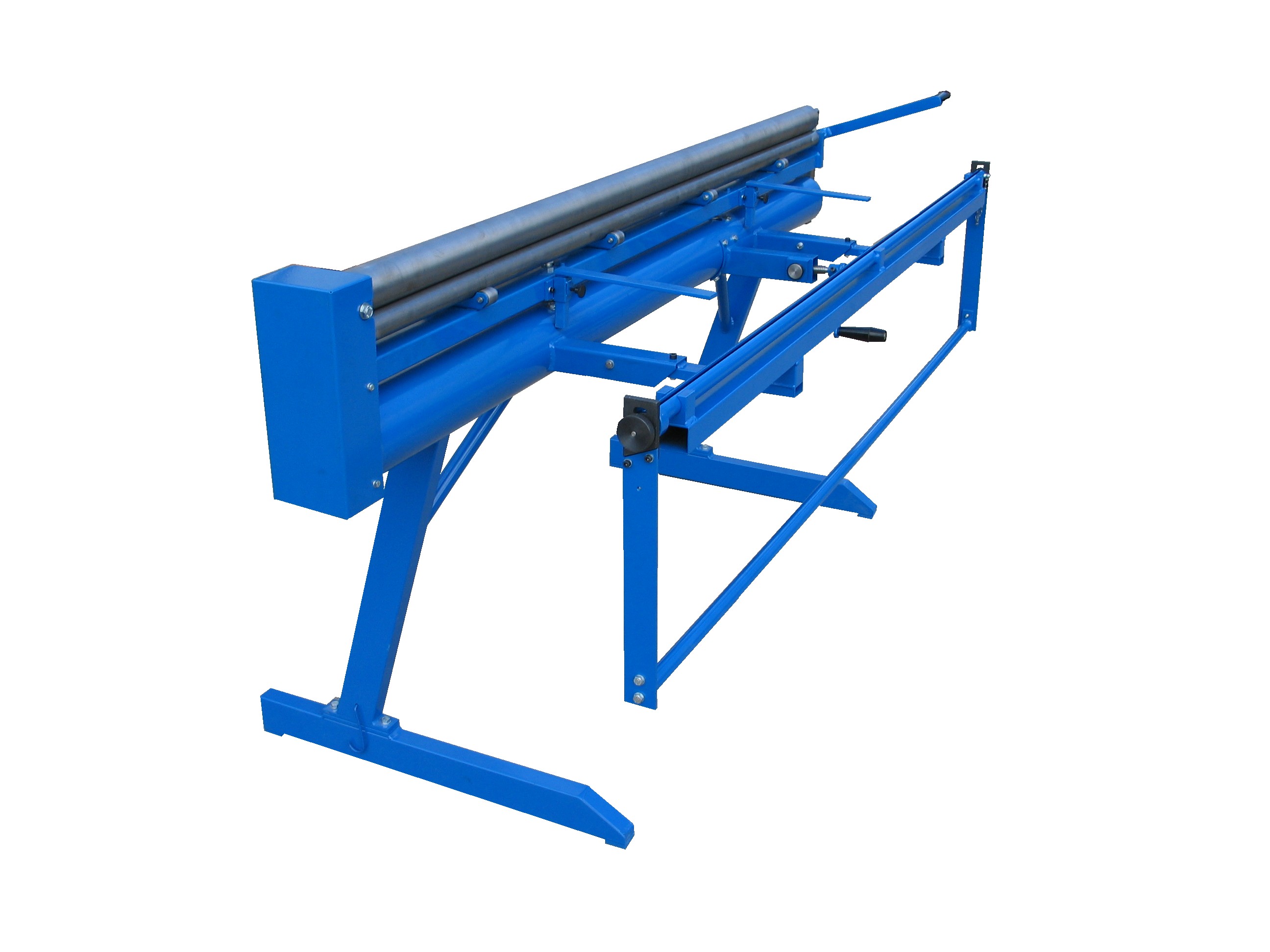

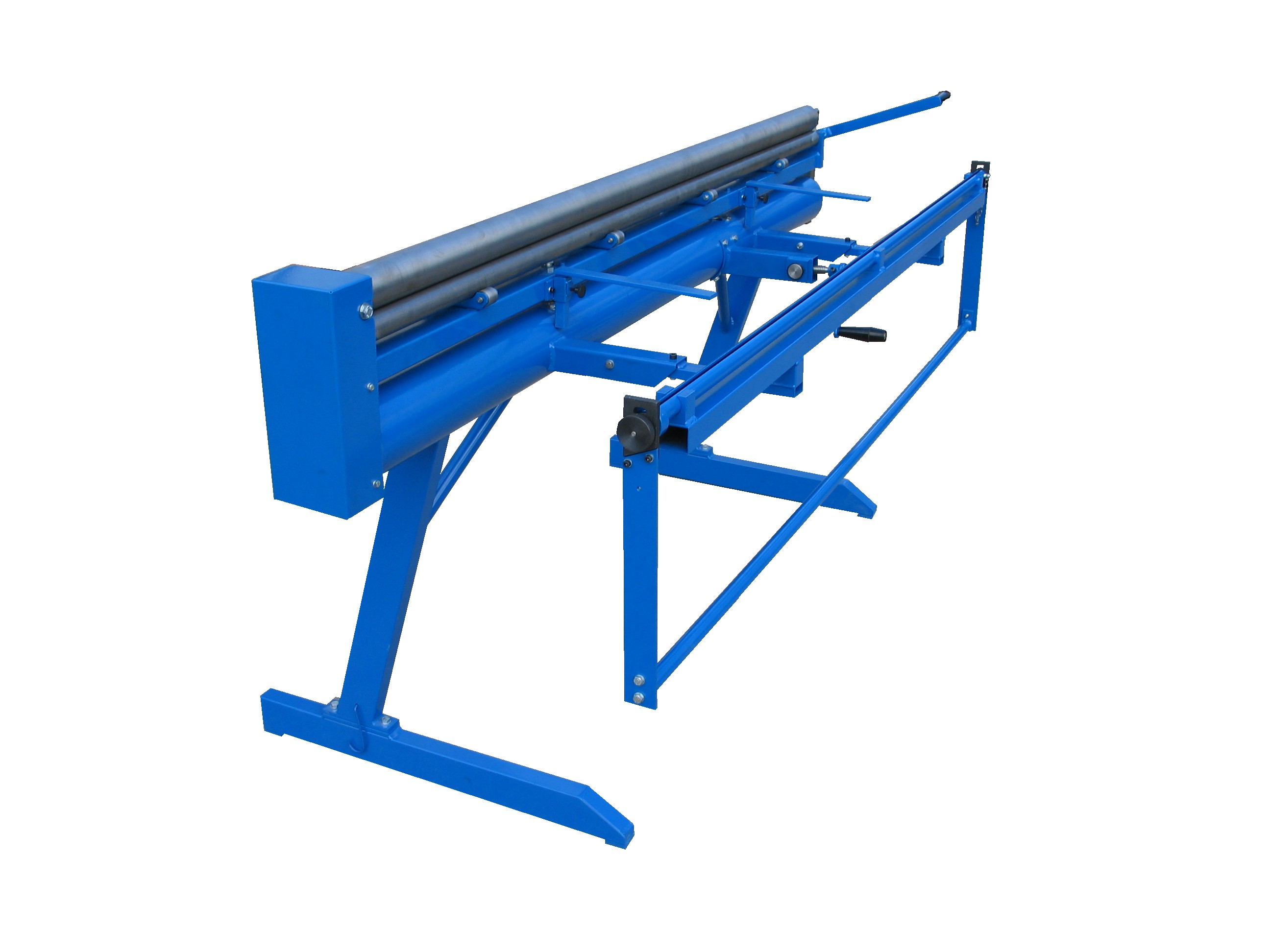

Komplet maszyn do 2-m rur i rynien KZ-2 i wulstarki NVA-2

Zwijarka KZ-2 i wulstarka NVA-2

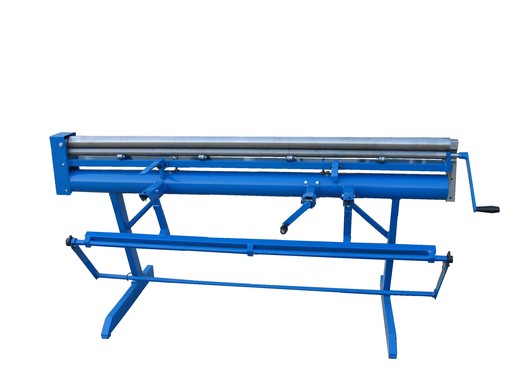

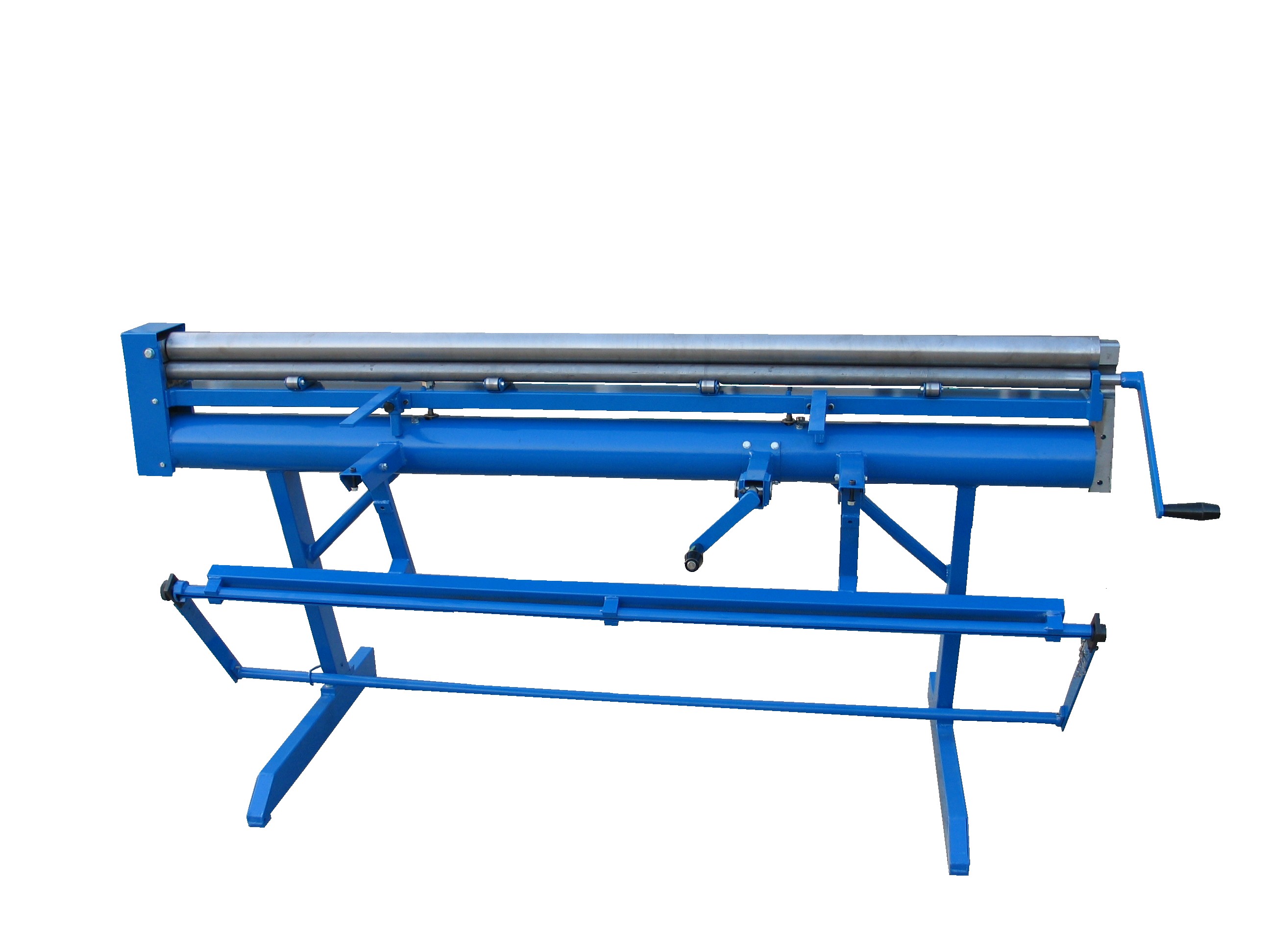

Zwijarka KZ-2 jest podstawowym elementem kompletu maszyn do produkcji rur i rynien o długości 2m. Grubość zwijanej blachy wynosi 0,6mm a minimalna średnica zwiniętej rury wynosi 85mm. Średnica zwinięcia nastawiana jest obrotami śruby, która przesuwa mechanizm wałków zwijających. Maszyna obsługiwana jest ręcznie. Przy konstruowaniu tej maszyny zastosowano obliczenia komputerowe, dzięki którym maszyna jest lekka i bardzo wytrzymała. Zwijarka ma unikalny patentowany system uginania walców zwijających, który eliminuje nierówność średnicy zwijania wzdłuż całej długości roboczej. Na zwijarce można skręcać z tym samym wynikiem blachy twarde (ocynkowane) jak i blachy miękkie (miedź itp.). Równomierność zwinięcia będzie zawsze ta sama, bo komputerem opracowana konstrukcja wałków obliczona jest tak, że podczas zwijania wszystkie wałki razem z blachą nieznacznie się podginają, żeby po zakończeniu zwijania się znów wyprostować. Ten oto patentowany sposób uginania wałków zapewnia również doskonałą jakość powierzchni po zwinięciu bez różnicy czy zwijamy blachę ocynkowaną albo miedzianną. Walec zwijający ma wykonane dwa rowki, z których jeden używa się do wykonania zatrzasku na rurze a drugi rowek używany jest przy zwijaniu rynny z wykonaną krawędzią. Masa całej maszyny wynosi 170kg.

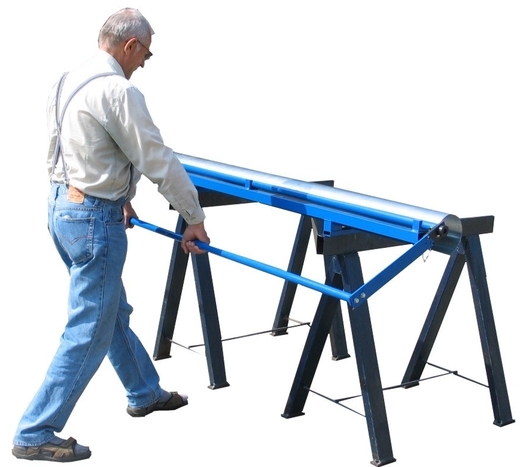

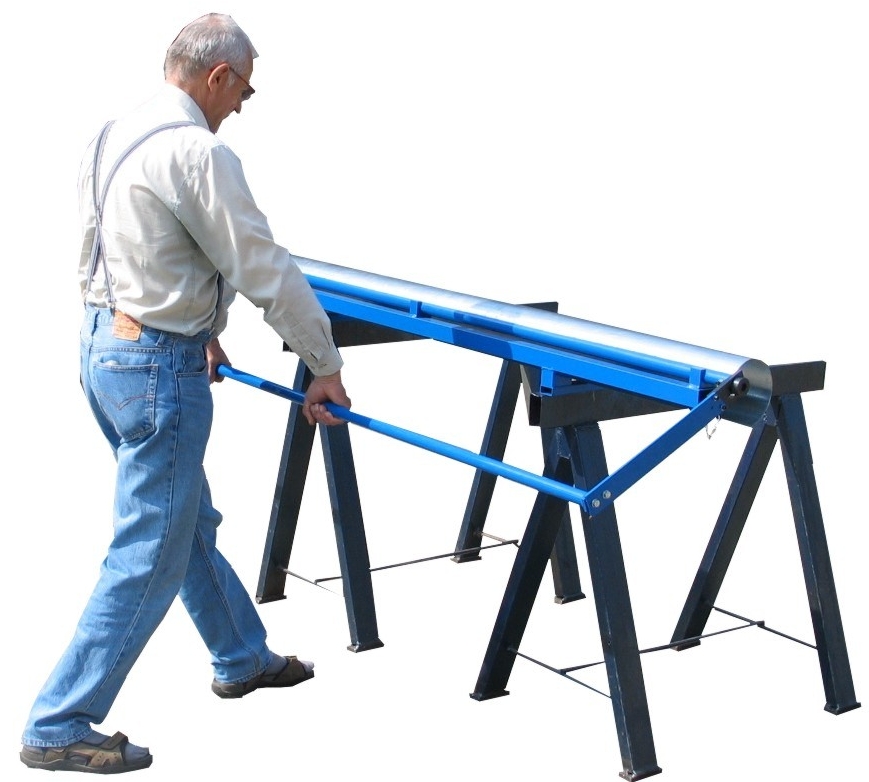

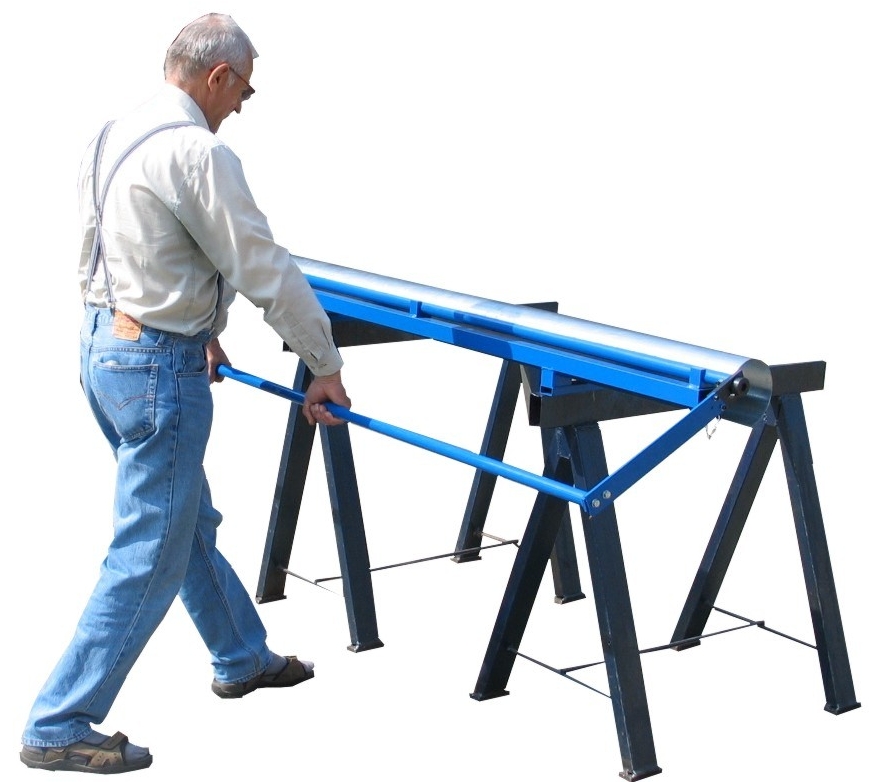

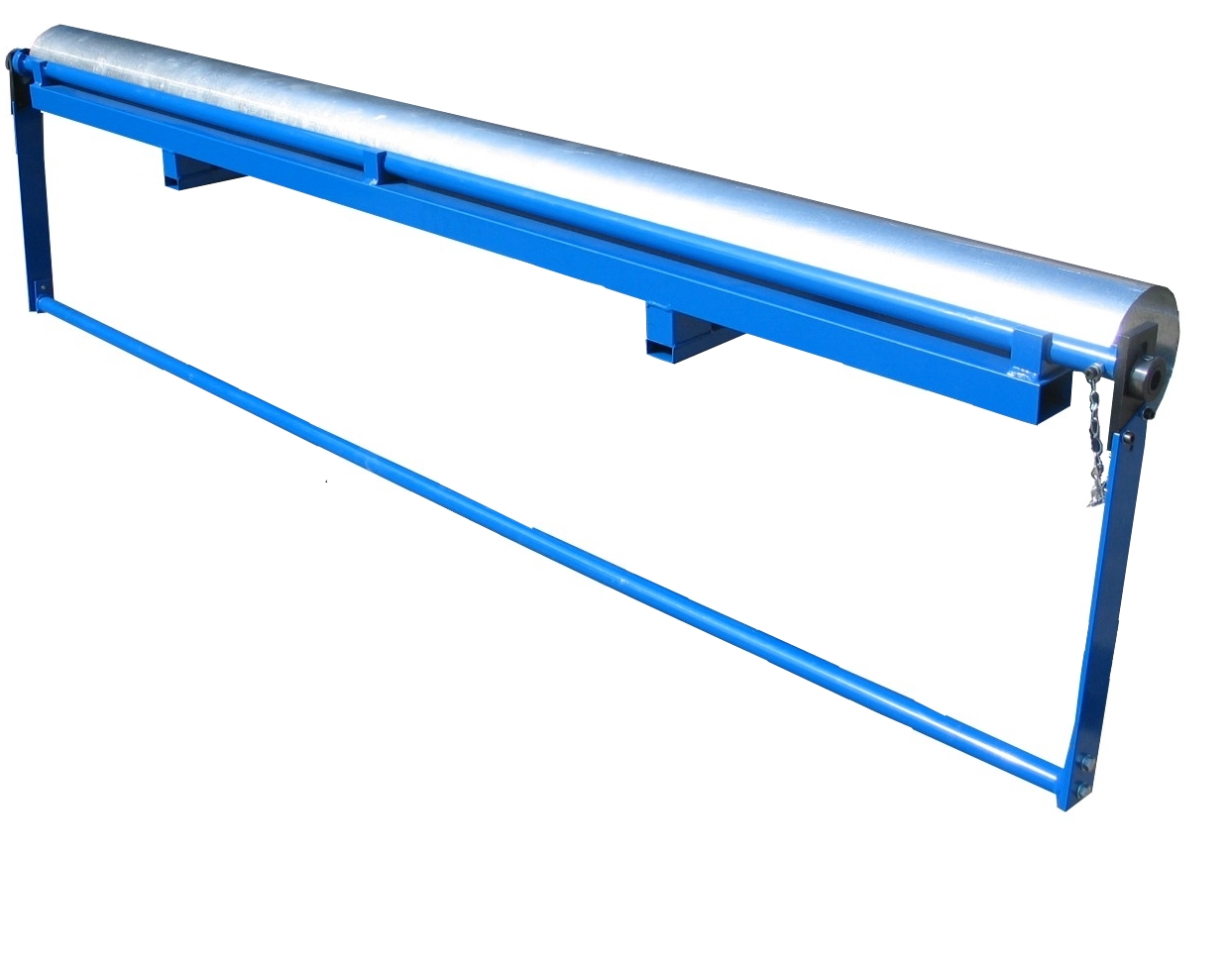

Zwijarka KZ-2 i wulstarka NVA-2 Wulstarka NVA-2

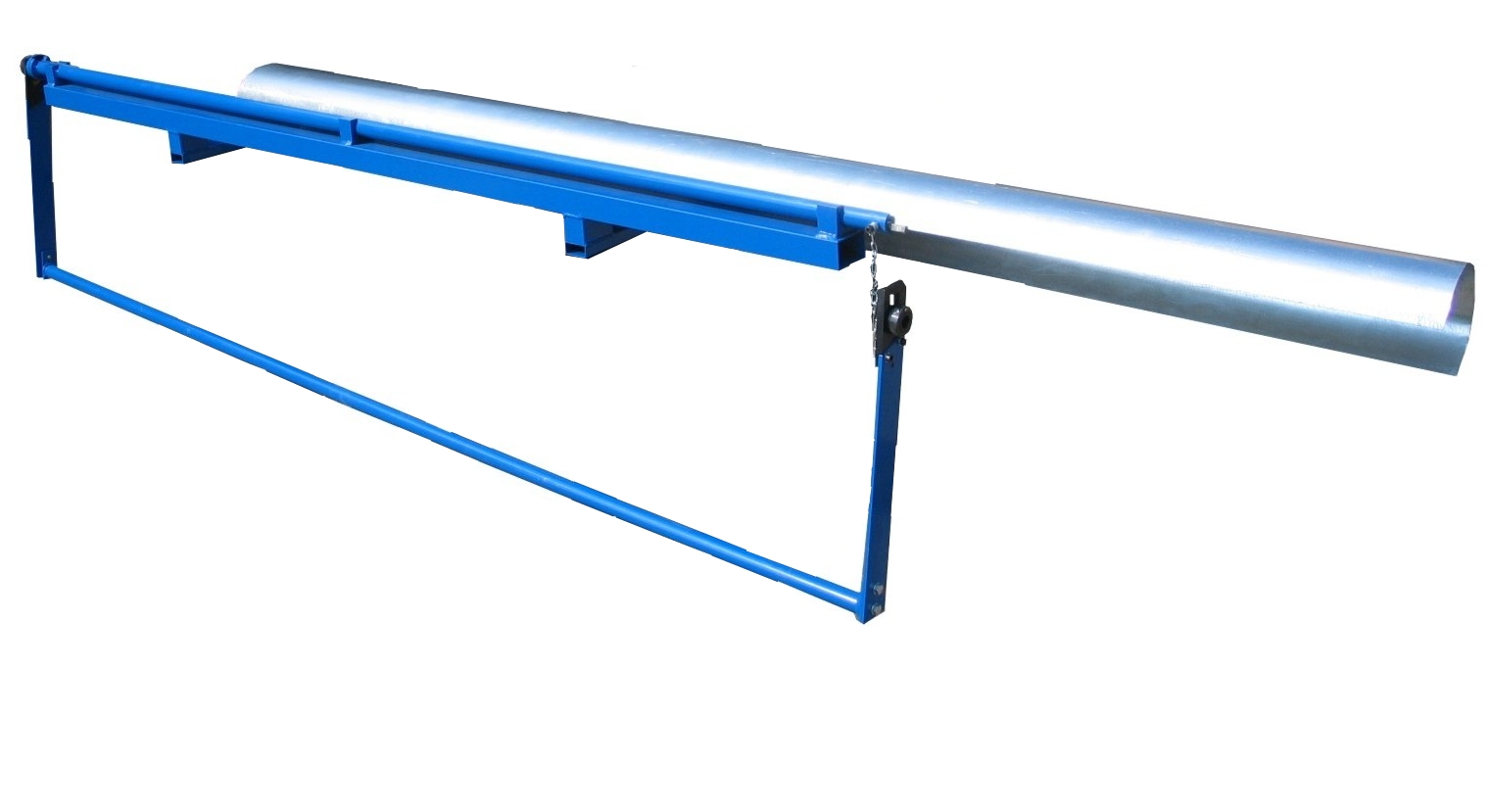

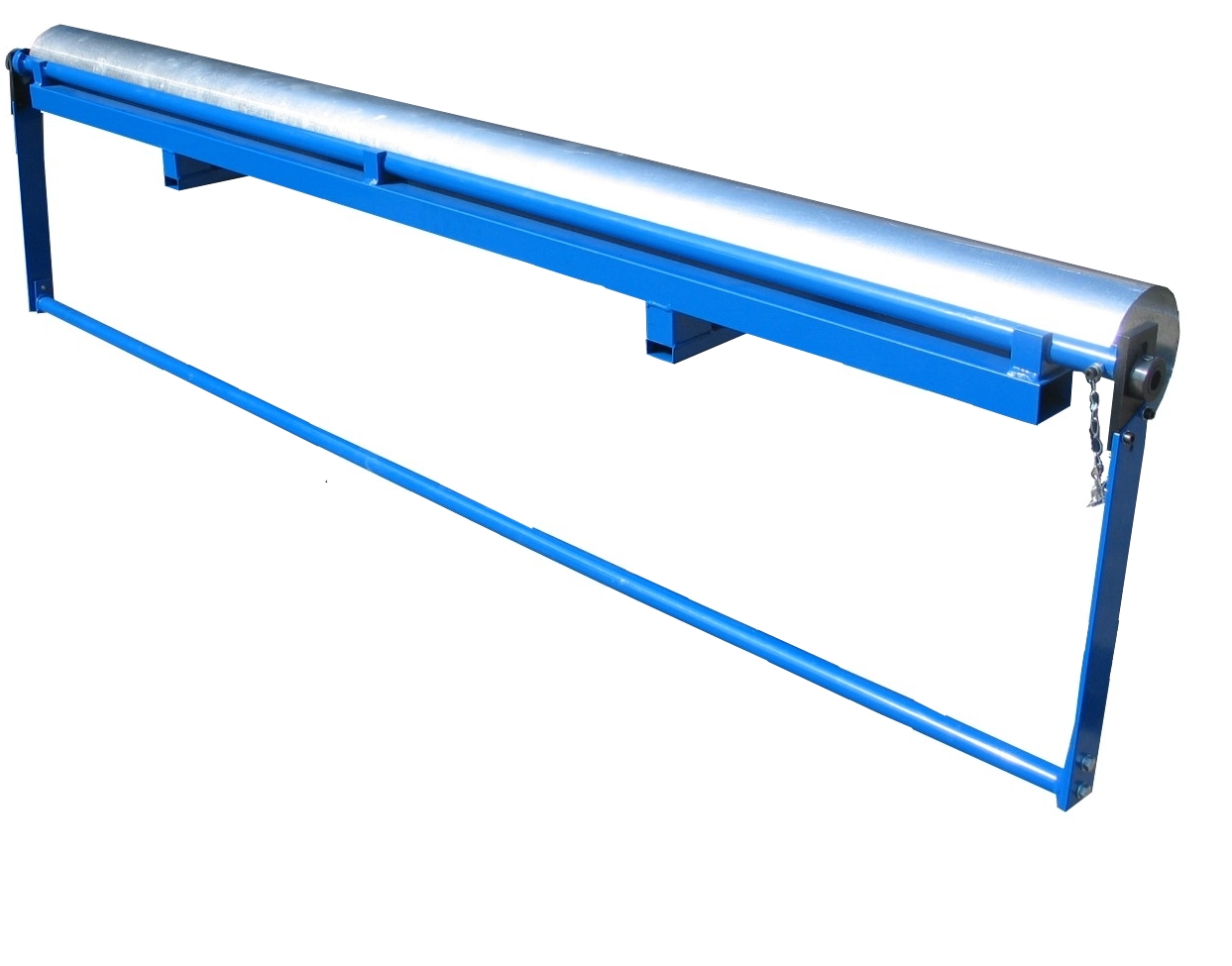

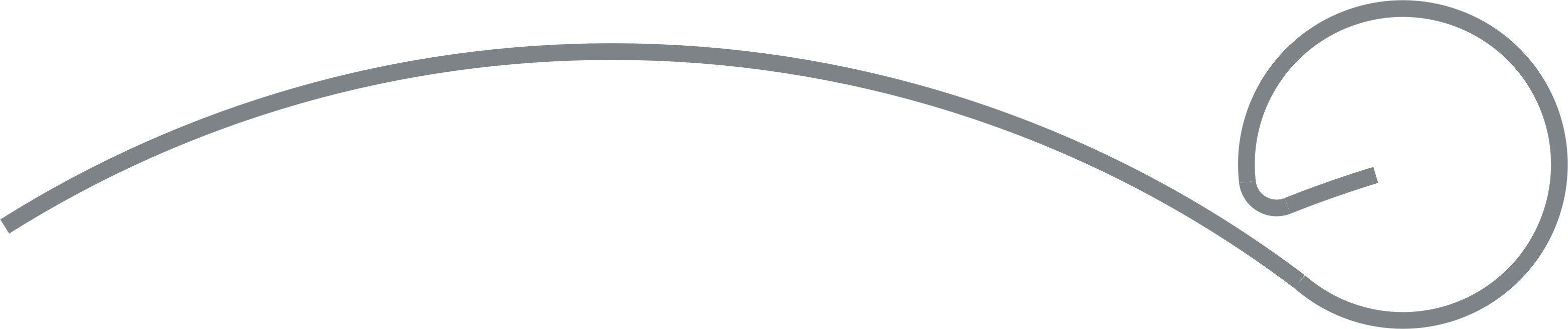

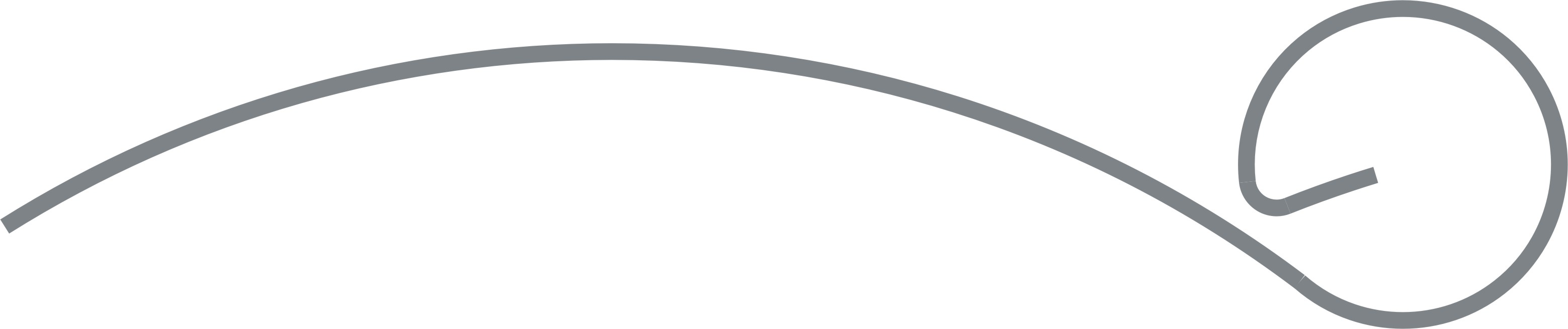

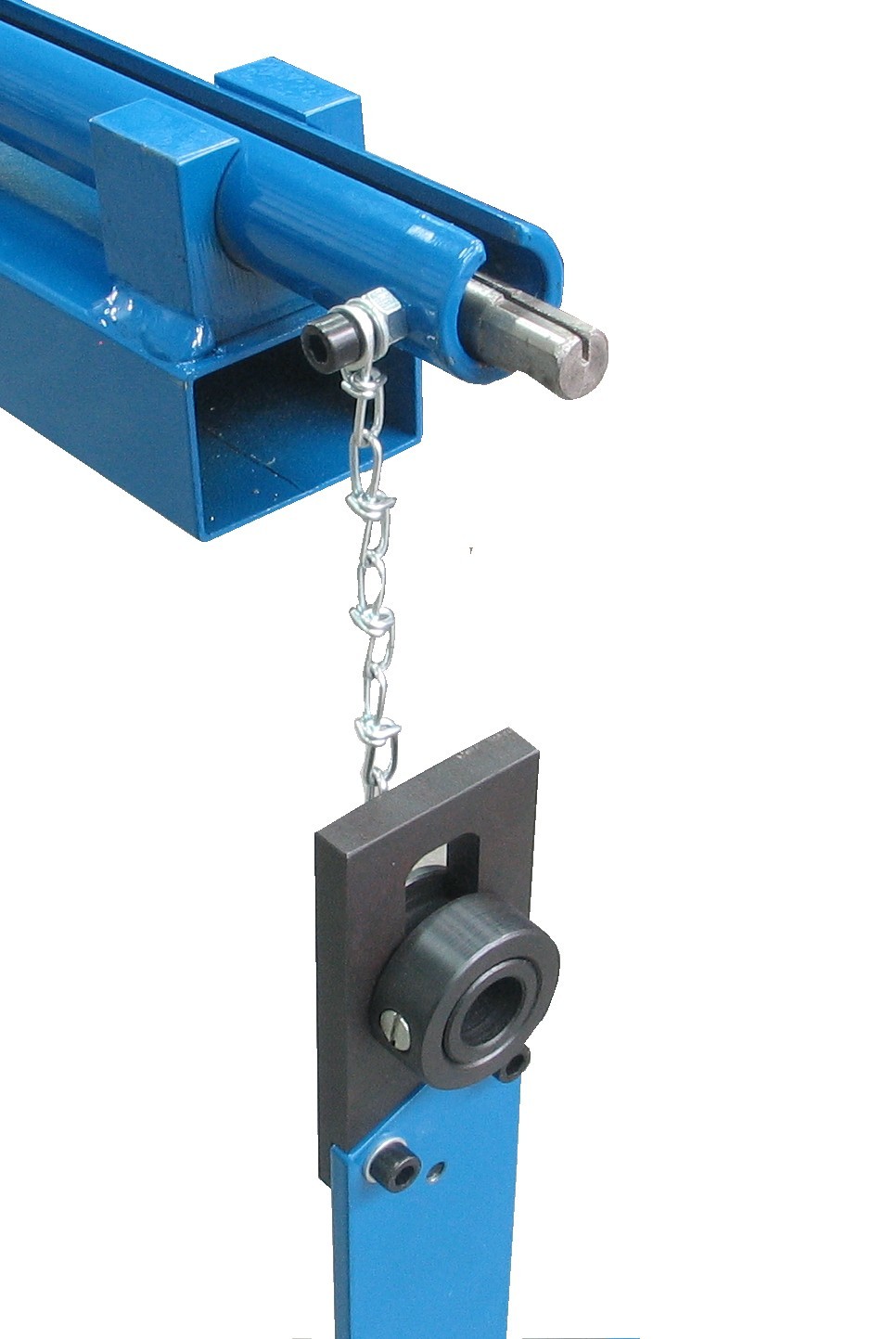

Następnymi maszynami kompletu do produkcji rur i rynien to zagniatarka  ZL-1 (na której wykonujemy zagniecenie zatrzasku rury)  i zwijarka krawędziowa NVA-2 (którą wykonujemy krawędź rynny). Zwijarka KZ-2 jest już wyposażona w uchwyty, na które umocowywujemy zwijarkę krawędziową NVA-2. Gwarancja na wyprodukowane maszyny wynosi 2 lata.

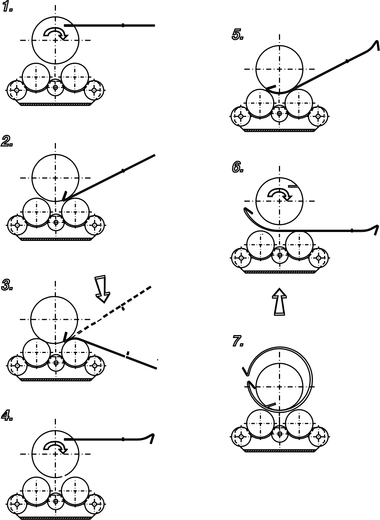

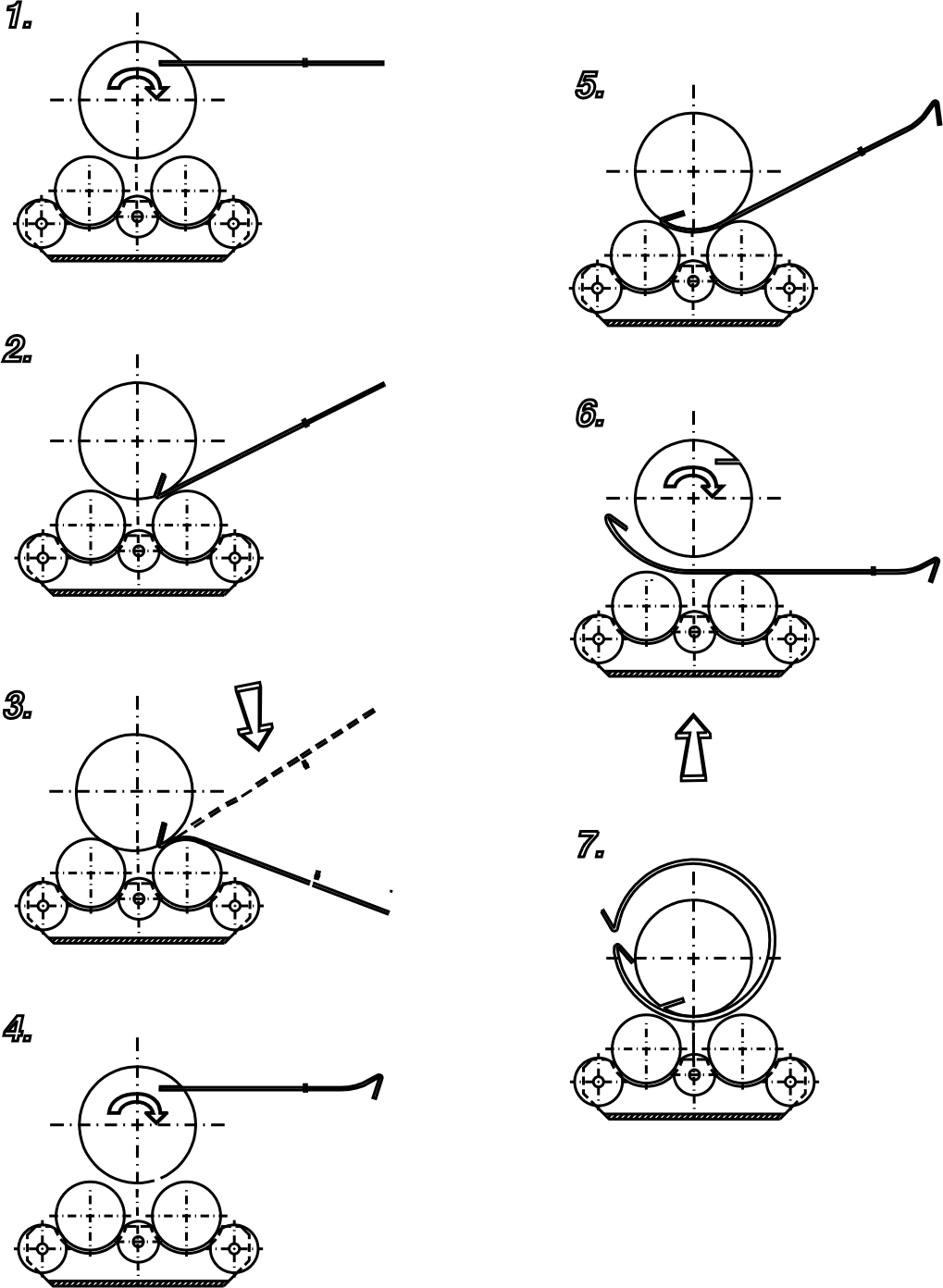

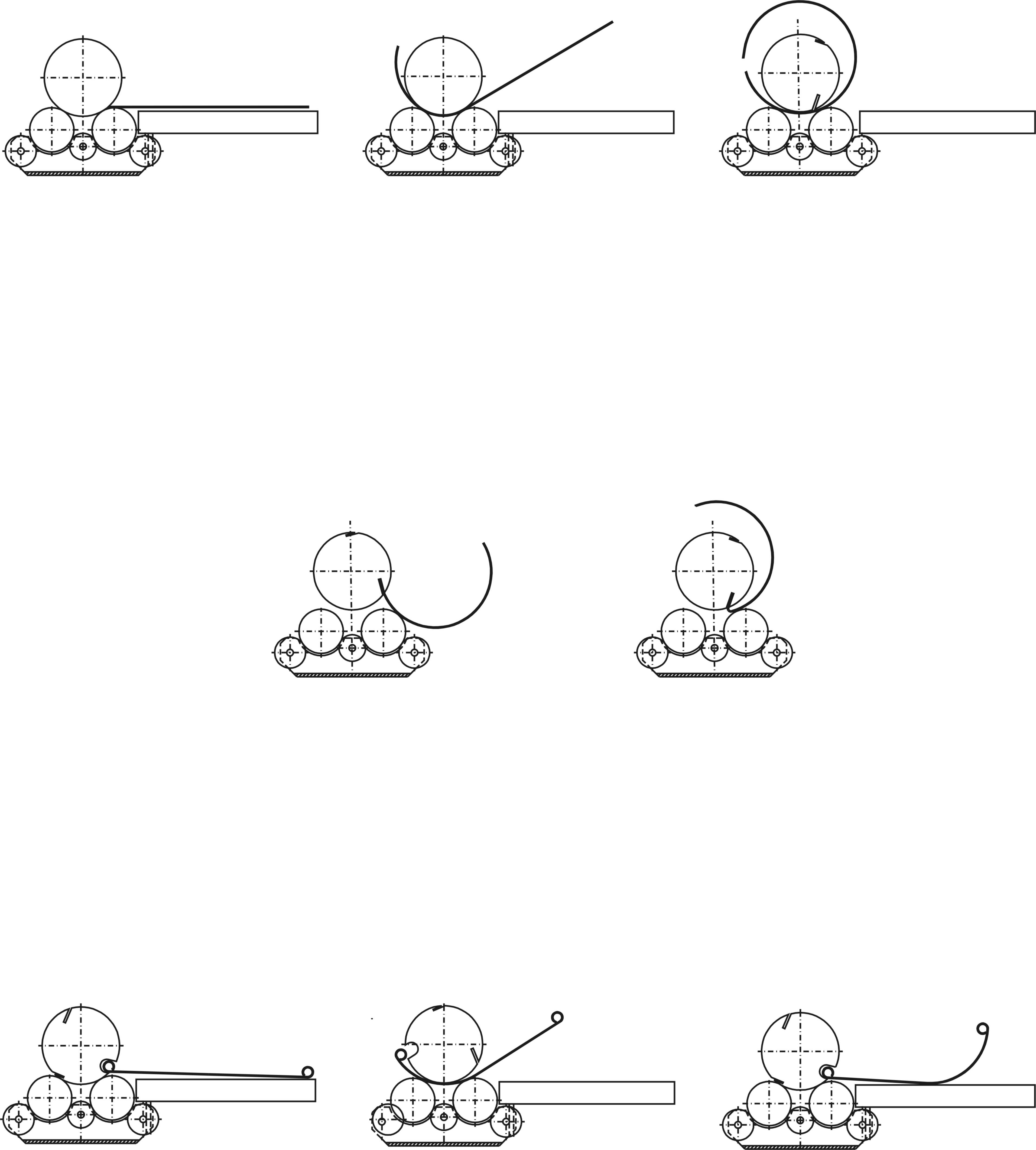

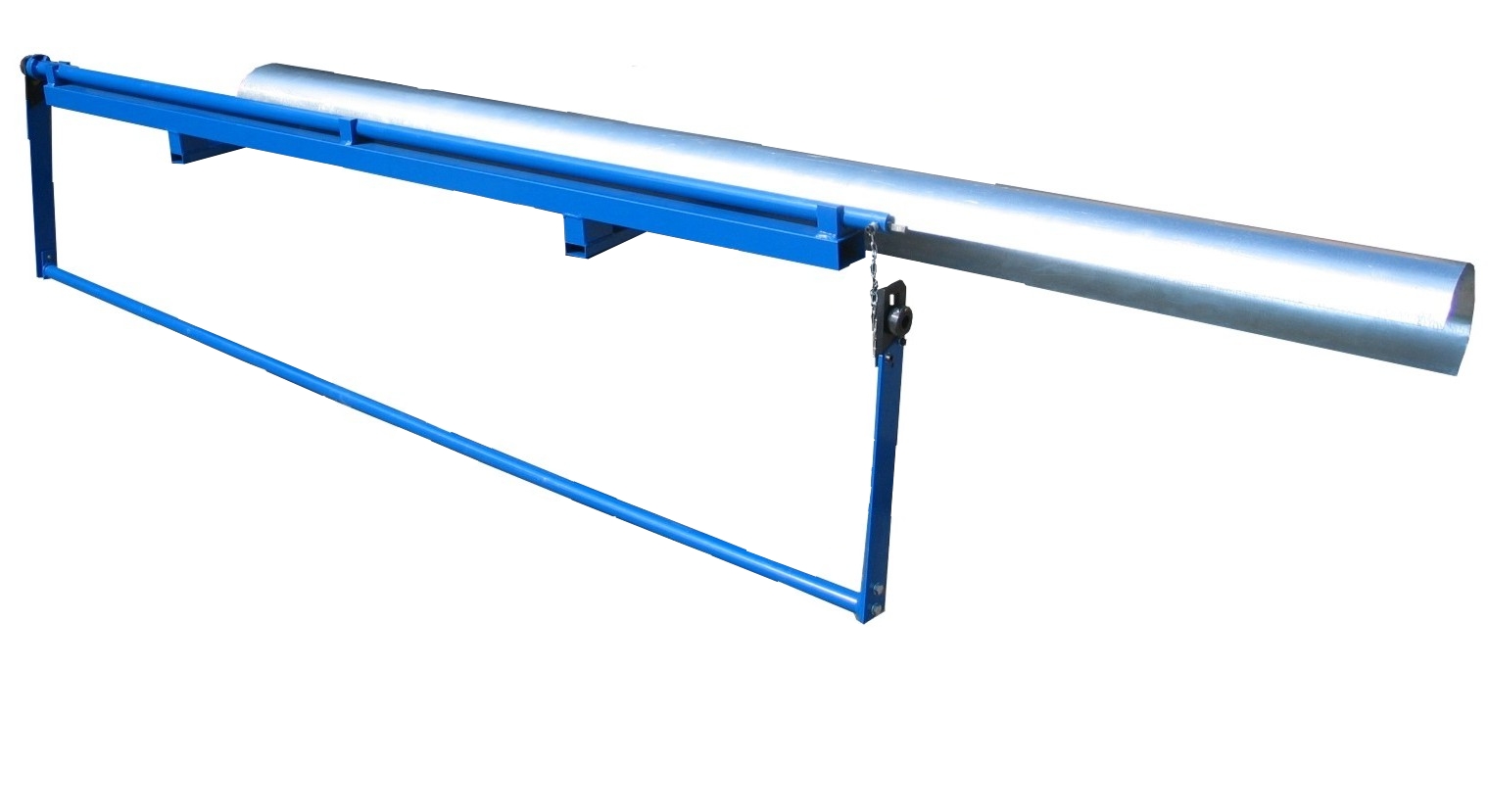

Sposób wyrobu rury spustowej na zwijarce KZ-2 Sposób produkcji rynny na zwijarce KZ-2



PARAMETRY TECHNICZNE:
Długość wałków zwijających 2020mm
Minimalna średnica zwijanej rury 85mm
Grubość zwijanej blachy (400MPa) 0,6mm
Średnica wałka zwijającego 70mm
Masa maszyny 170kg
Wymiary transportowe dł/sz/w:  2250/950/1100mm
