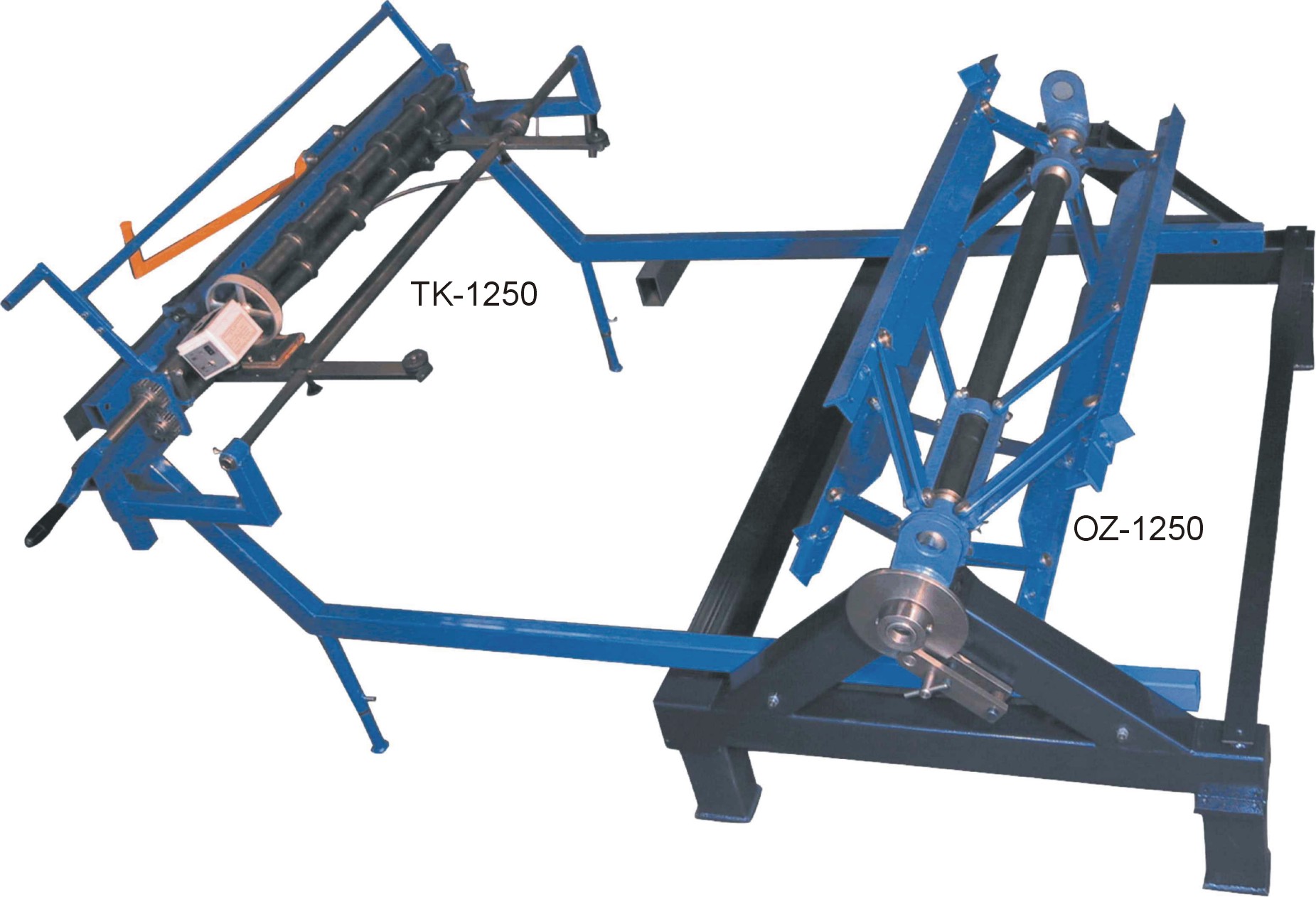

Komplet rozwijarki OZ-1250 i wyciągrki TK-1250

Komplet rozwijarki OZ-1250 i wyciągarki do blachu TK-1250

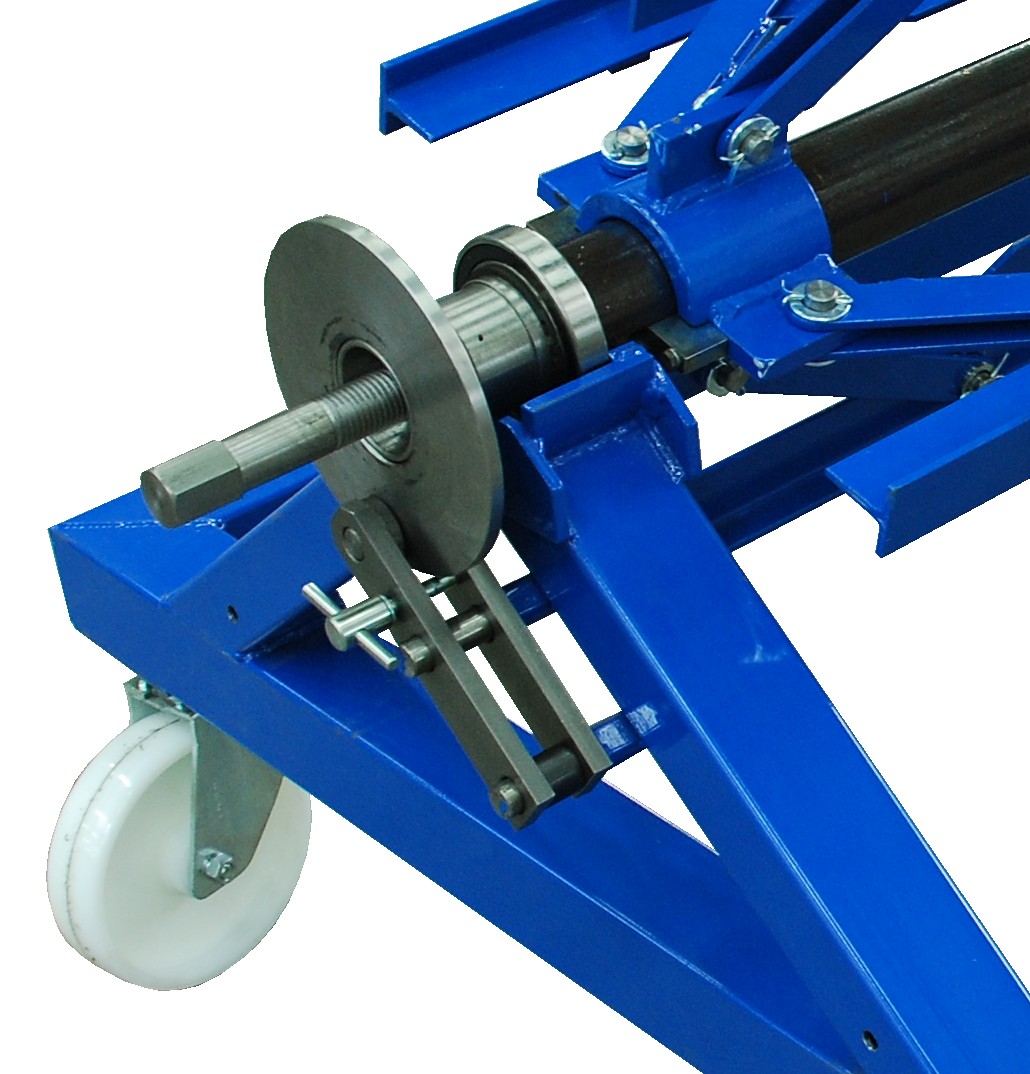

Odwijarka OZ-1250 tworzona jest podstawą, którą można wyposażyć w kółka do lekkiego przesuwania. Na podstawie jest umieszczona szpula z którą obraca się kręg. Szpulę można łatwo zdjąć z podstawy, włożyć do otworu w kręgu, obrotami śruby rozciągnąć ramiona szpuli dla zamocowania (zakres średnicy wewnętrznej kręgu to 450÷650mm). Szpula wyposażona jest w uchwyty do manipulacji. Po podniesieniu całość ustawiamy na podstawie i możemy blachę zacząć odwijać. Maszyna wyposażona jest w hamulec, który ustawiamy tak, żeby kręg nie obracał się zbyt wolno i nie wysuwał więcej blachy niż trzeba.

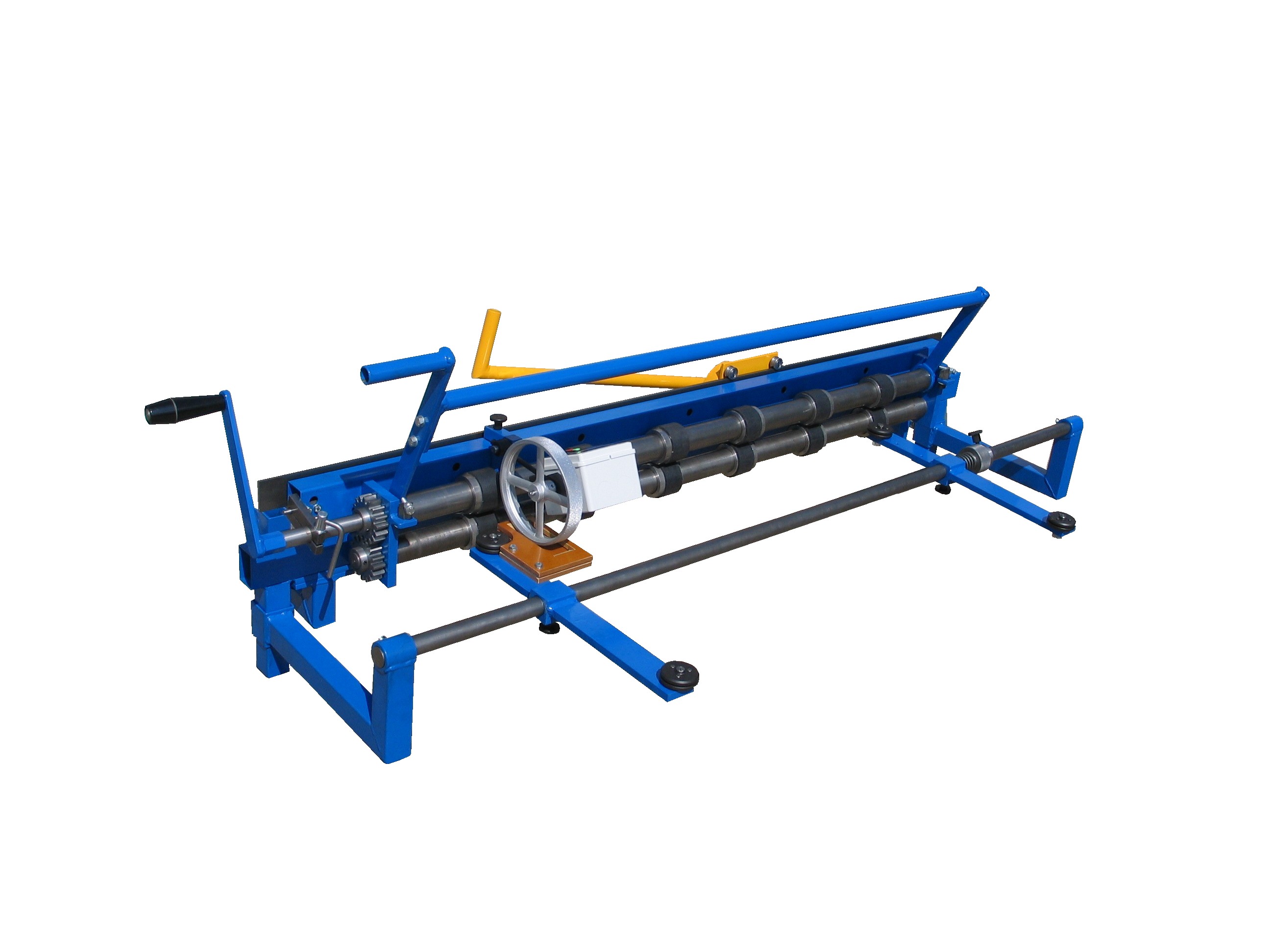

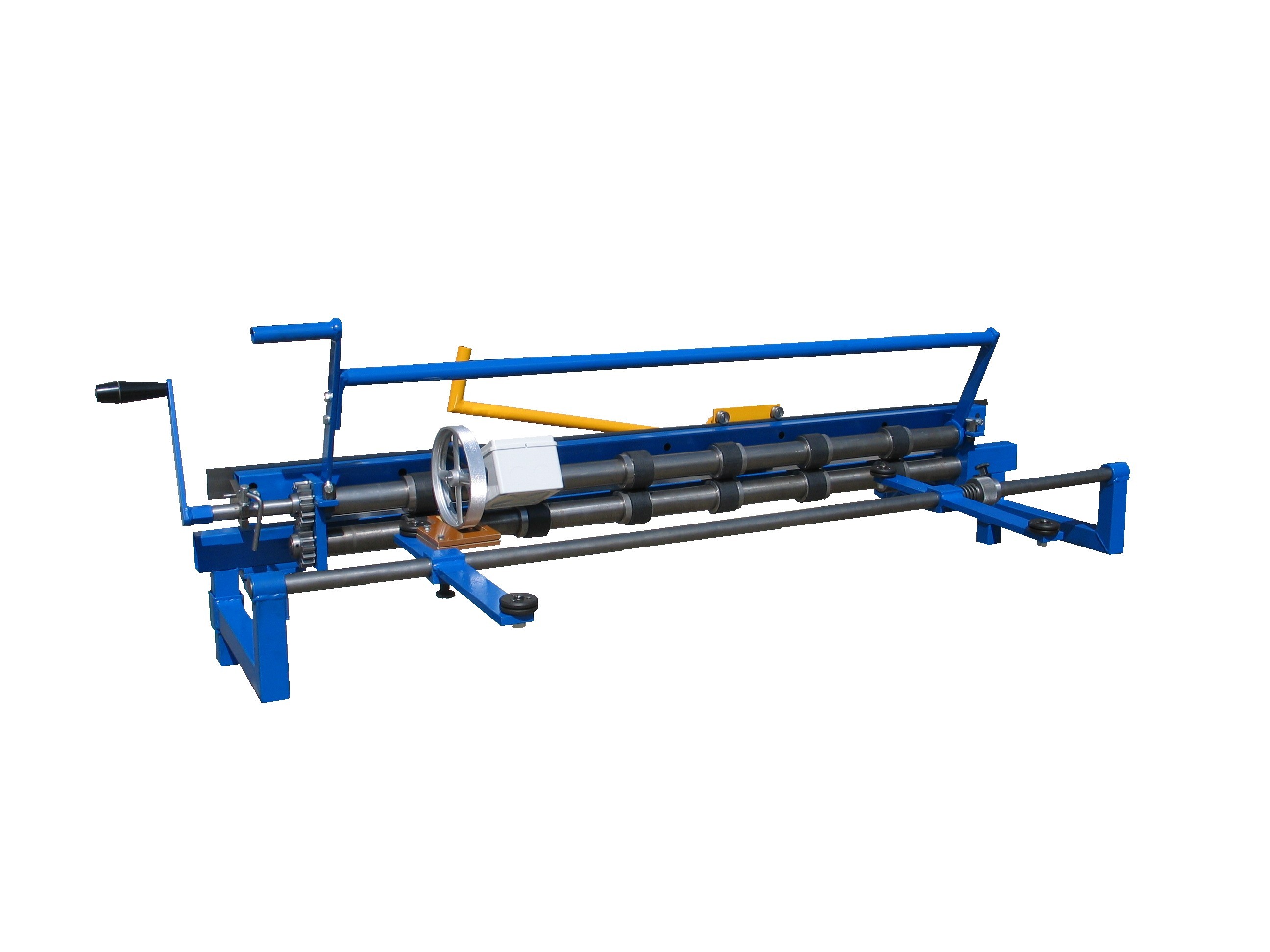

Wyciągarka do blachy TK-1250 i nożyce do poprzecznego cięcia

Odwijać blachę można ręcznie, ale lepszym rozwiązaniem to umieścić na podstawę odwijarki wyciągarkę TK-1250. Blacha z kręgu wchodzi między walce wyciągarki, które po zaciśnięciu umożliwiają wyciąganie blachy z odwijarki obrotami korbki. Wyciągarka standardowo wyposażona jest nożycami krążkowymi, krórymi można poprzecznie odciąć odwinięty arkusz blachy. Wyciągarkę można wyposażyć w numeryczny licznik odwinięcia, zatem praca przy odwinięciu określonej ilości blachy jest łatwa i dokładna. Na wyciągarkę można też zainstalować stosunkowo łatwo noże do wzdłużnego cięcia blachy przy jej wysuwaniu.

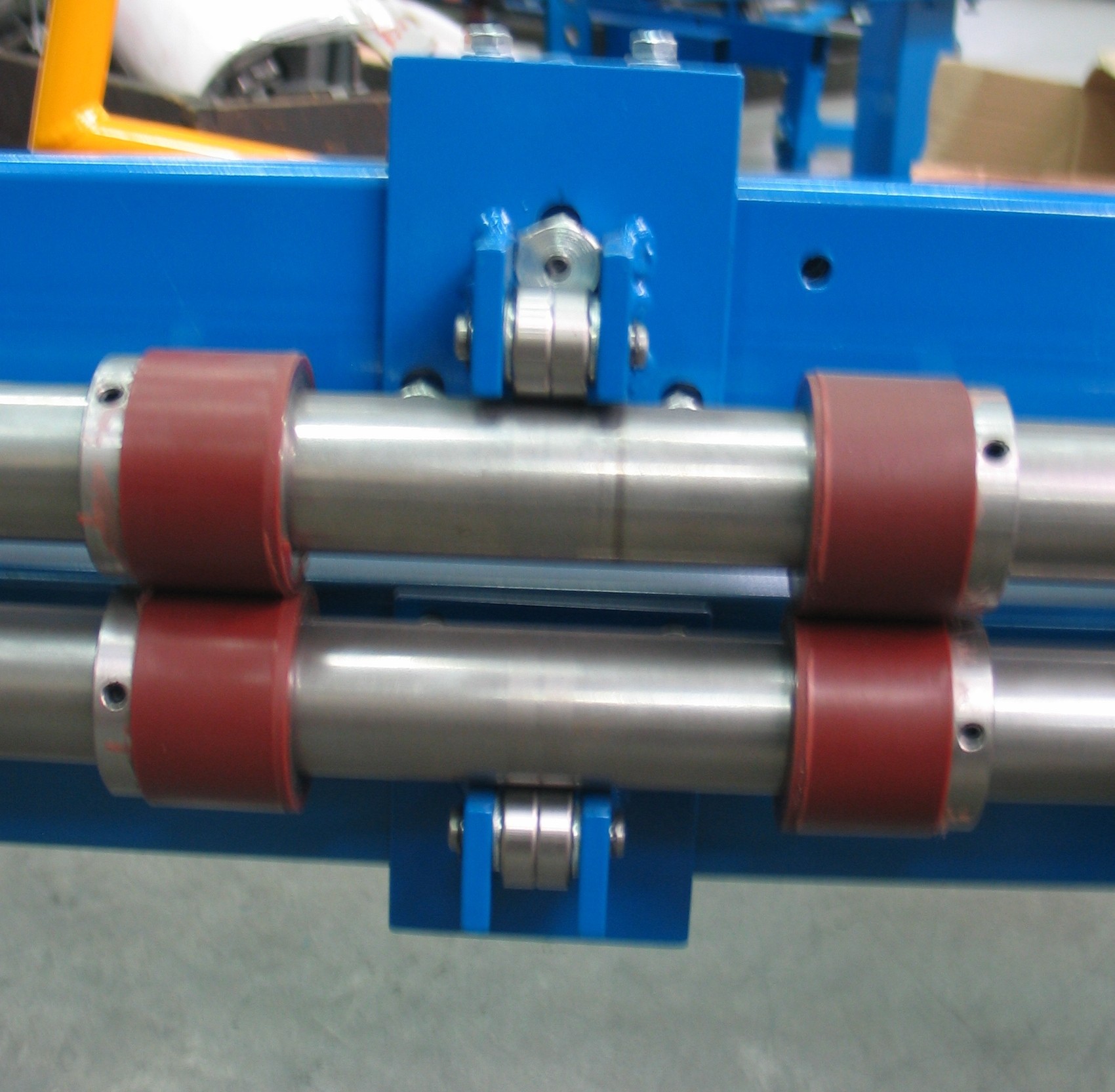

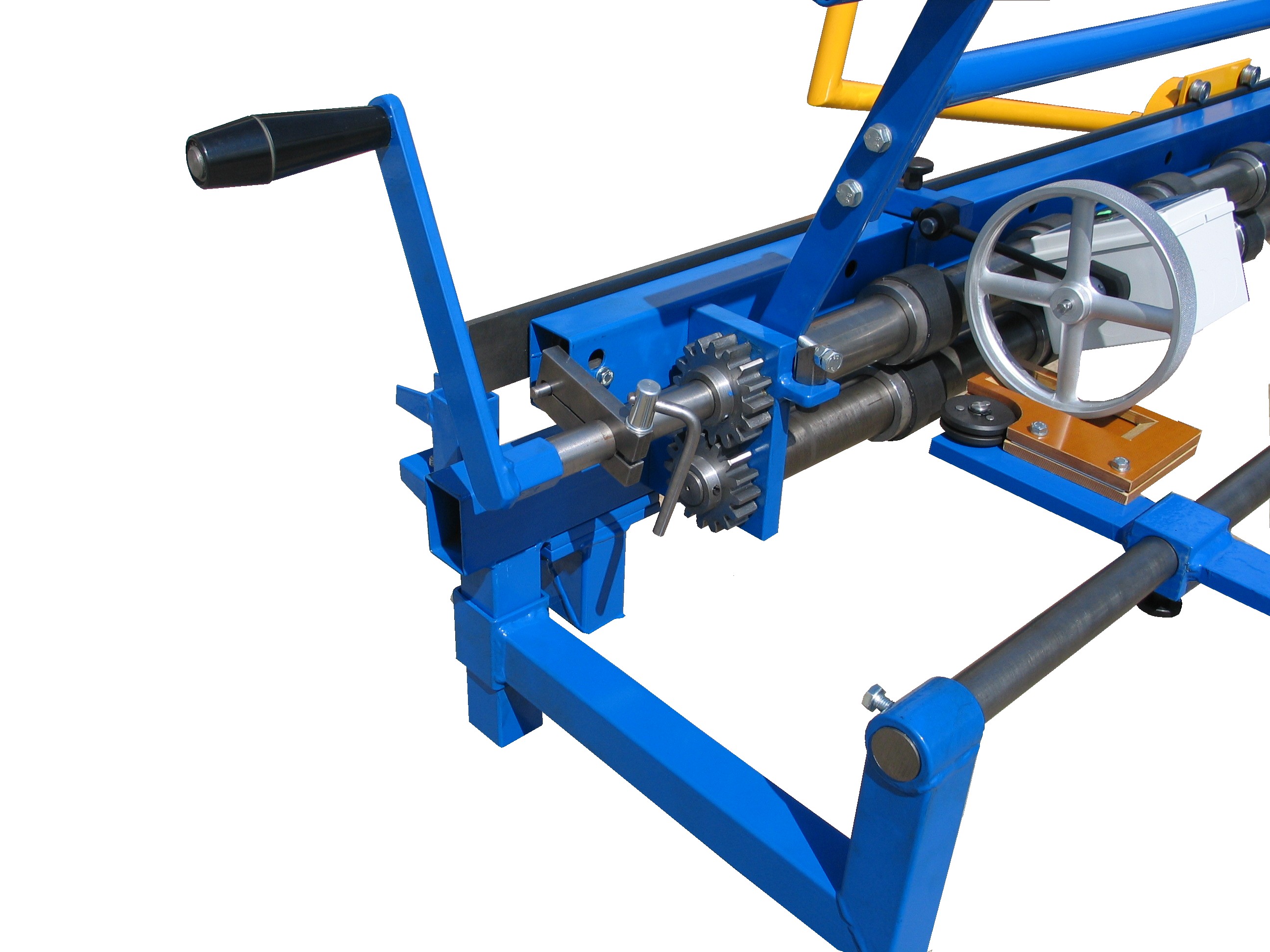

Detal cyfrowego licznika Detal bocznego sprężynowego docisku wyciągarki

Maksymalna masa kręgu na podstawie z kółkami wynosi 3000kg, bez kółek 5000kg, szerokość kręgu wynosi 1250mm. Ostatnim udoskonaleniem wyciągarki TK-1250 to boczny sprężynowy docisk, zapewniający zawsze kąt prosty poprzecznego odcięcia, którym eliminuje się niedokładne zwinięcie blachy w kręg i jego zmienną szerokość.

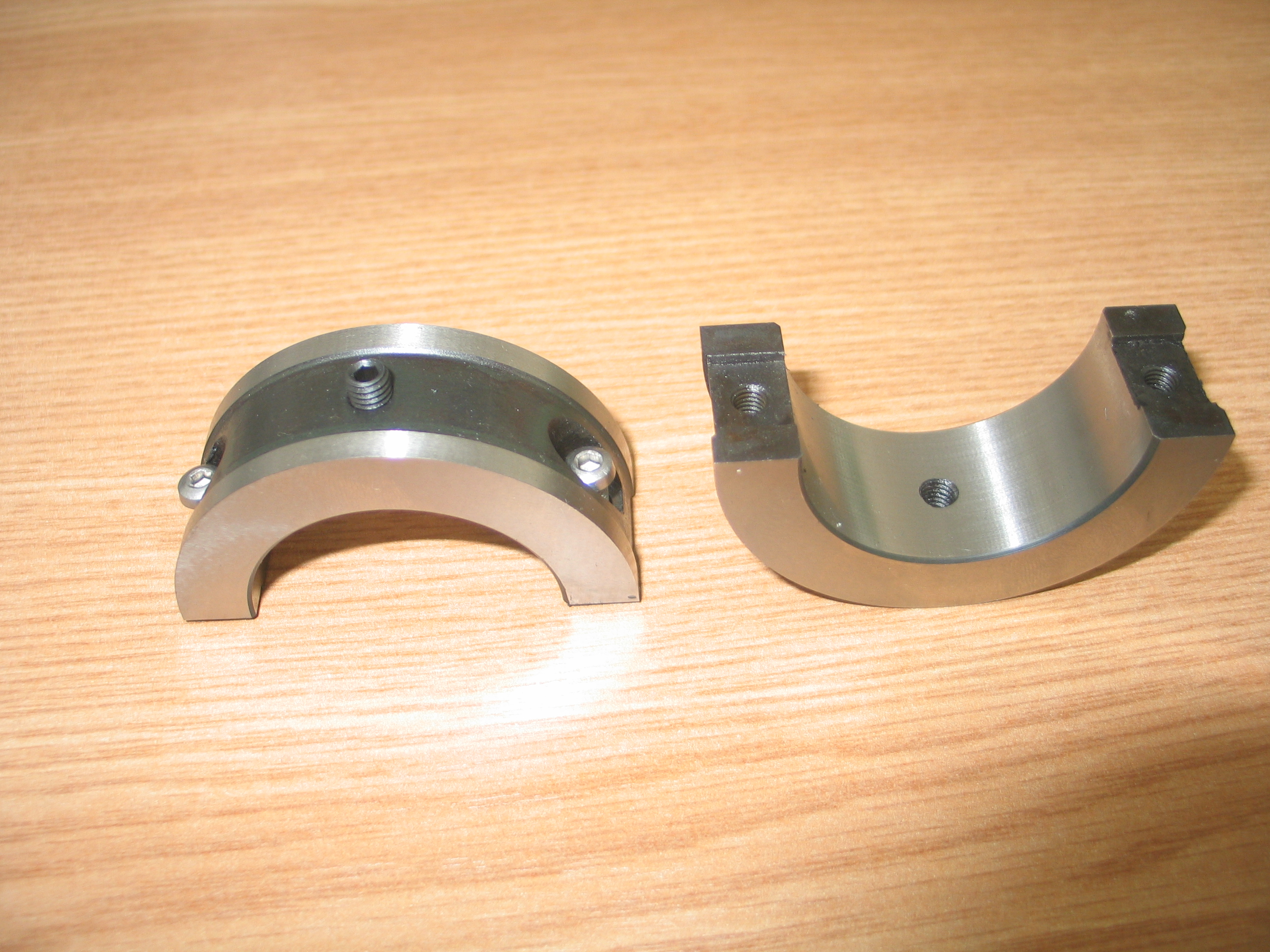

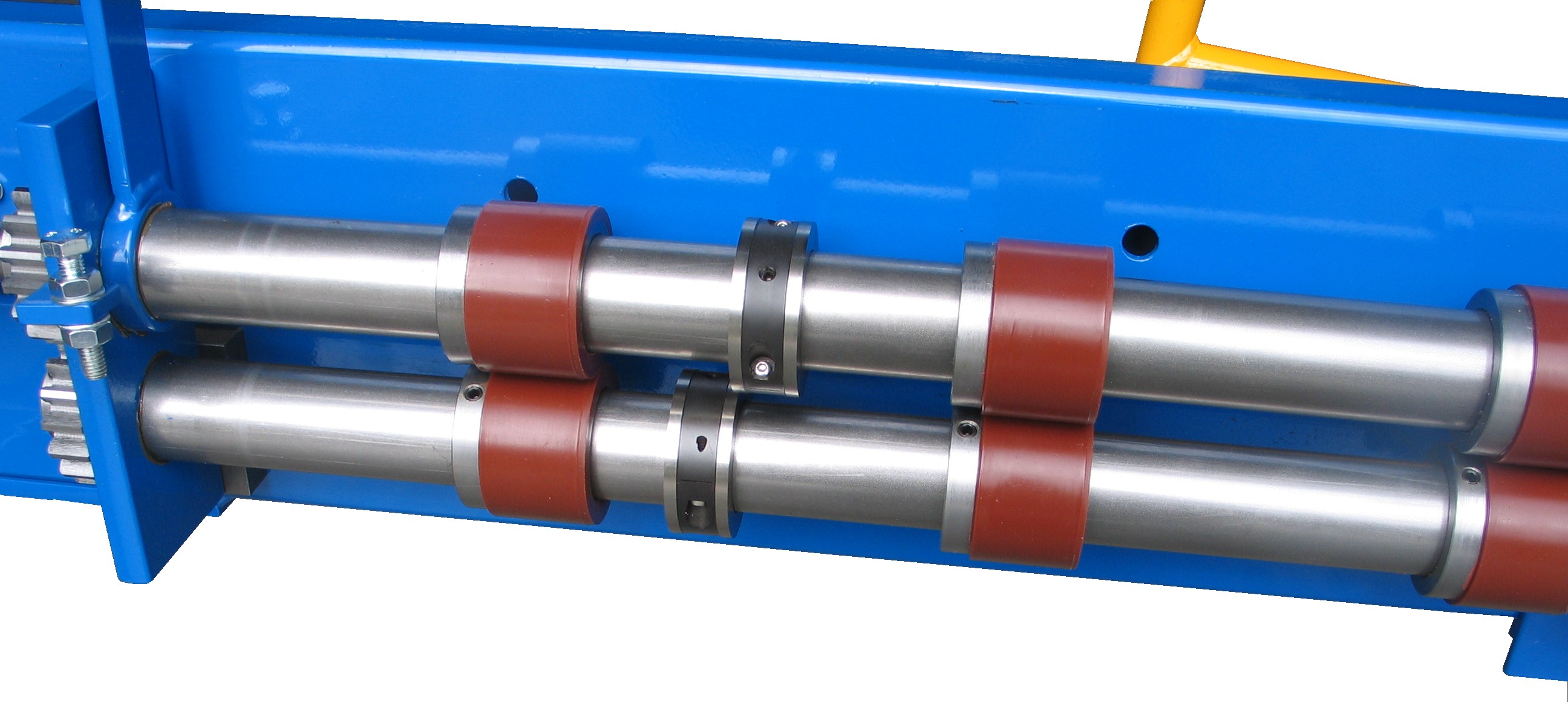

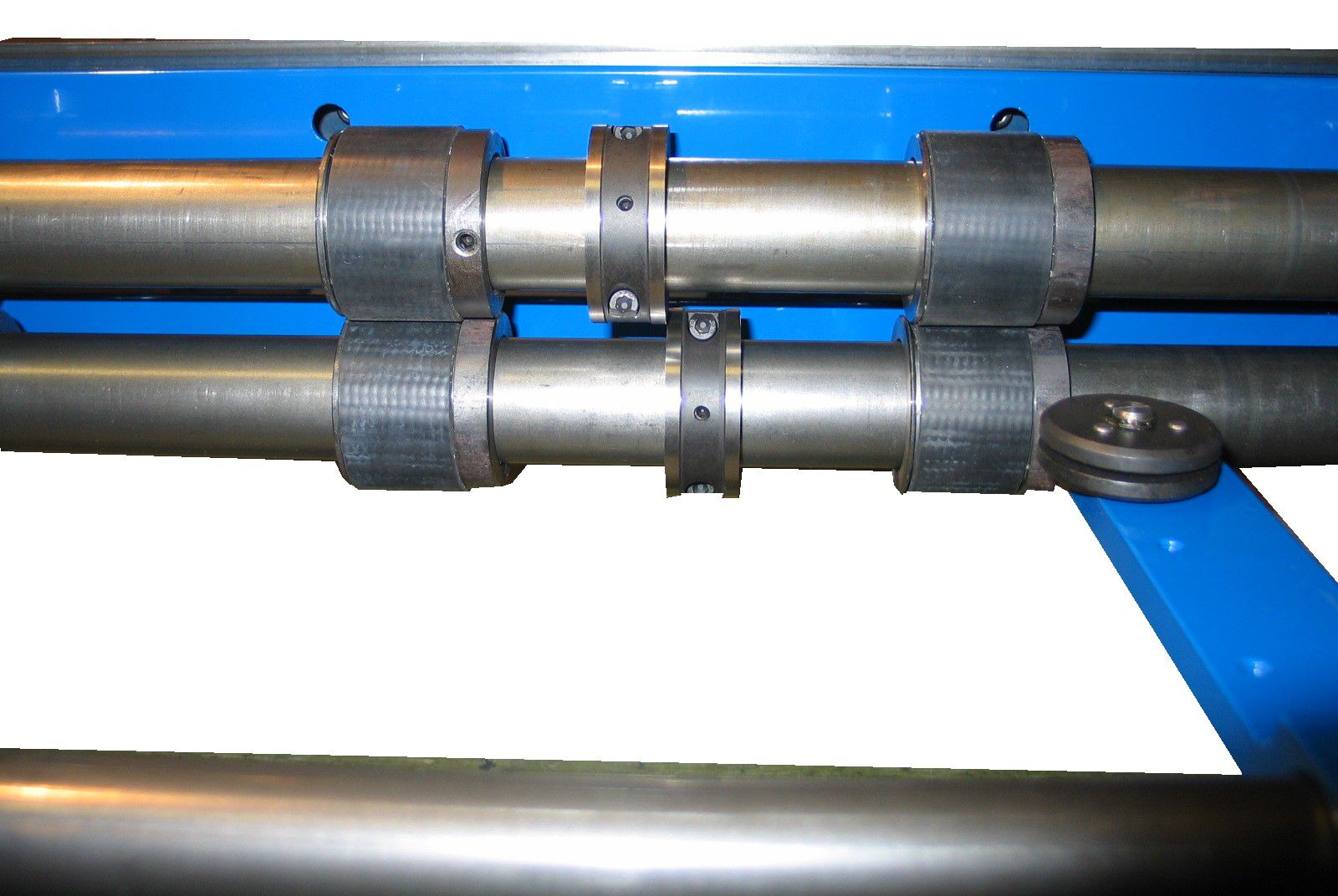

Noże do wzdłużnego cięcia Detal noży wzdłużnych na wyciągarce

PARAMETRY TECHNICZNE:
Szerokość kręgu 1250mm
Maksymalna masa kręgu (OZ z kółkami) 3000kg, (5000kg bez kółek)
Maks.grubość´blachy stalowej 0,8mm
Skala średnicy wewnętrznej kręgu 450÷620mm (inne wymiary można uzyskać wymianą ramion)
Wymiary transportowe dł/sz/w 1750/1070/810mm - OZ-1250
1740/680/540 - TK-1250
2000/100/820mm - uchwyty dla TK-1250
