Komplet ramy walcowej AC-125 i wyciągarki TK-1250
Komplet ramy walcowej AC-125/1000 i wyciągarki TK-1250 |

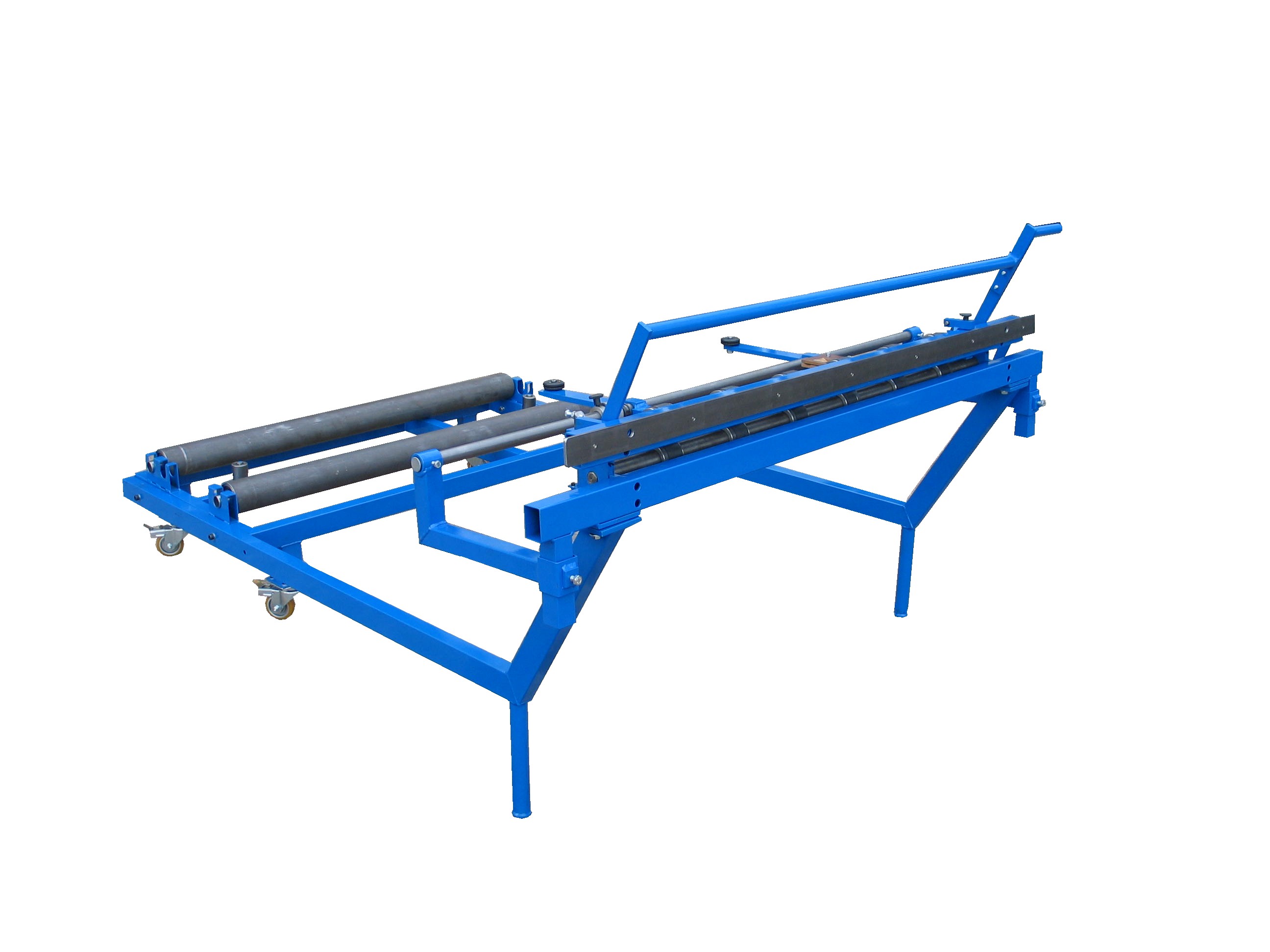

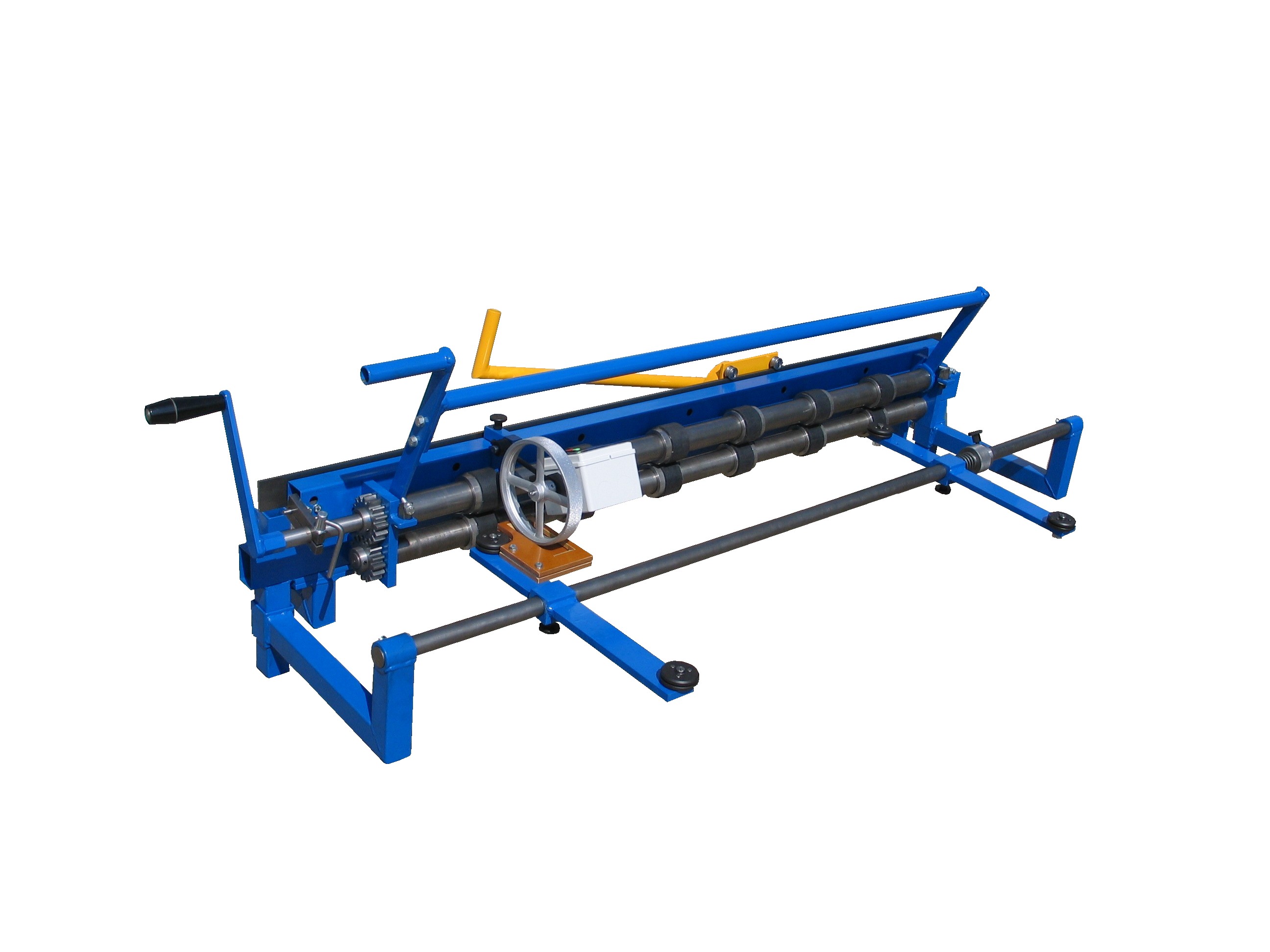

Chodzi o komplet ramy walcowej AC-125/1000(600), do której przymocowana jest wyciągarka z nożycami krążkowymi TK-1250.

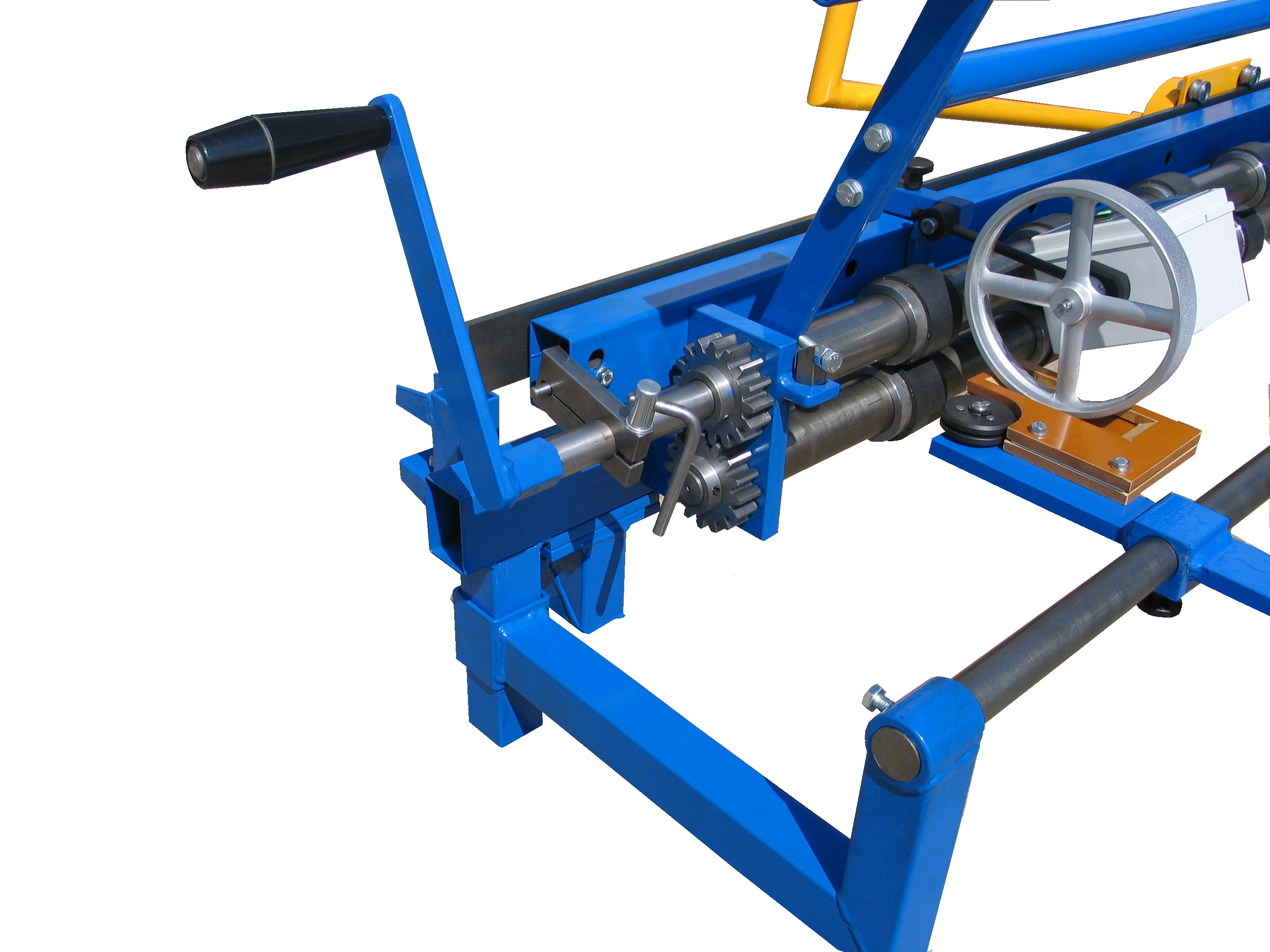

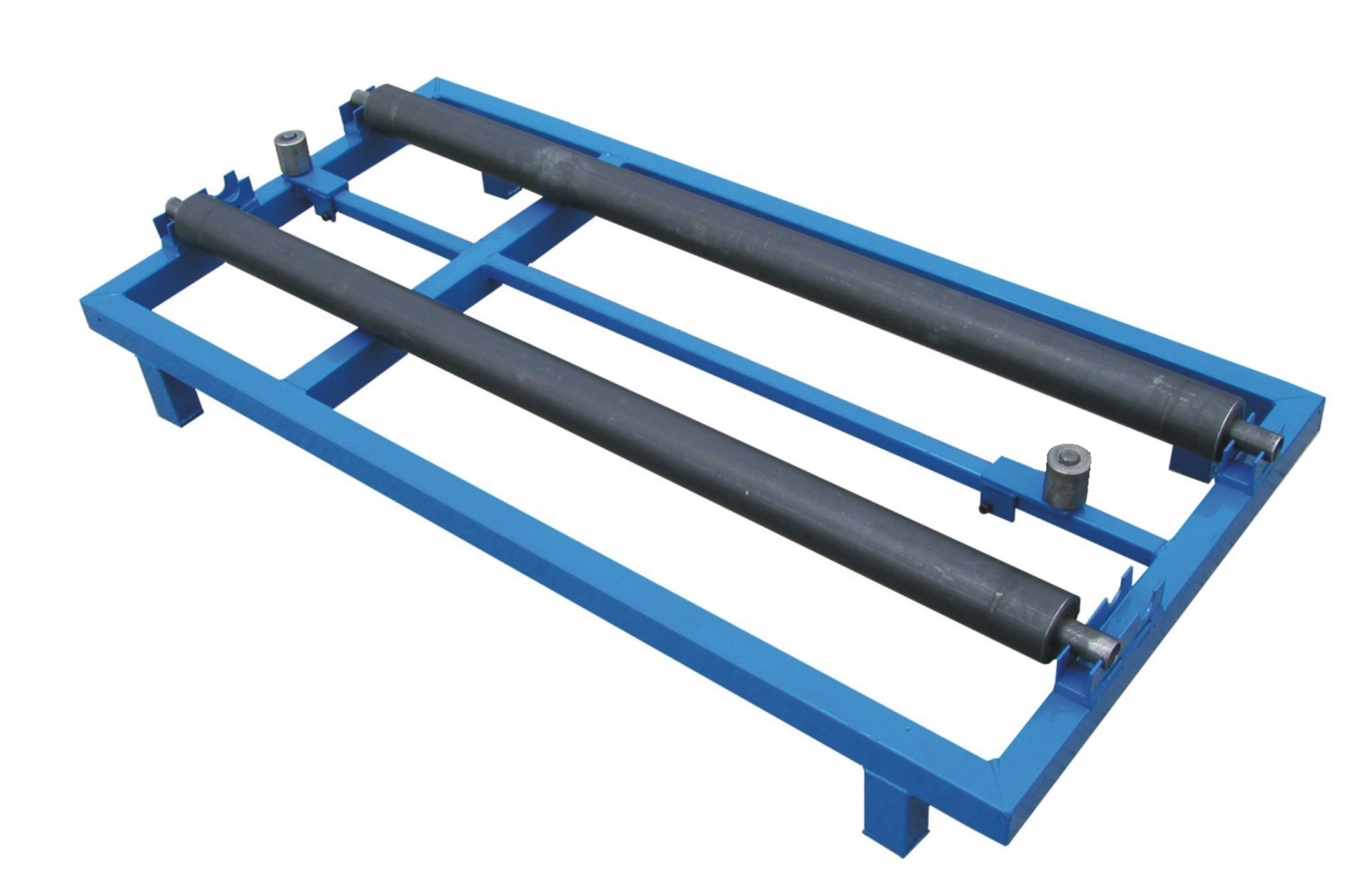

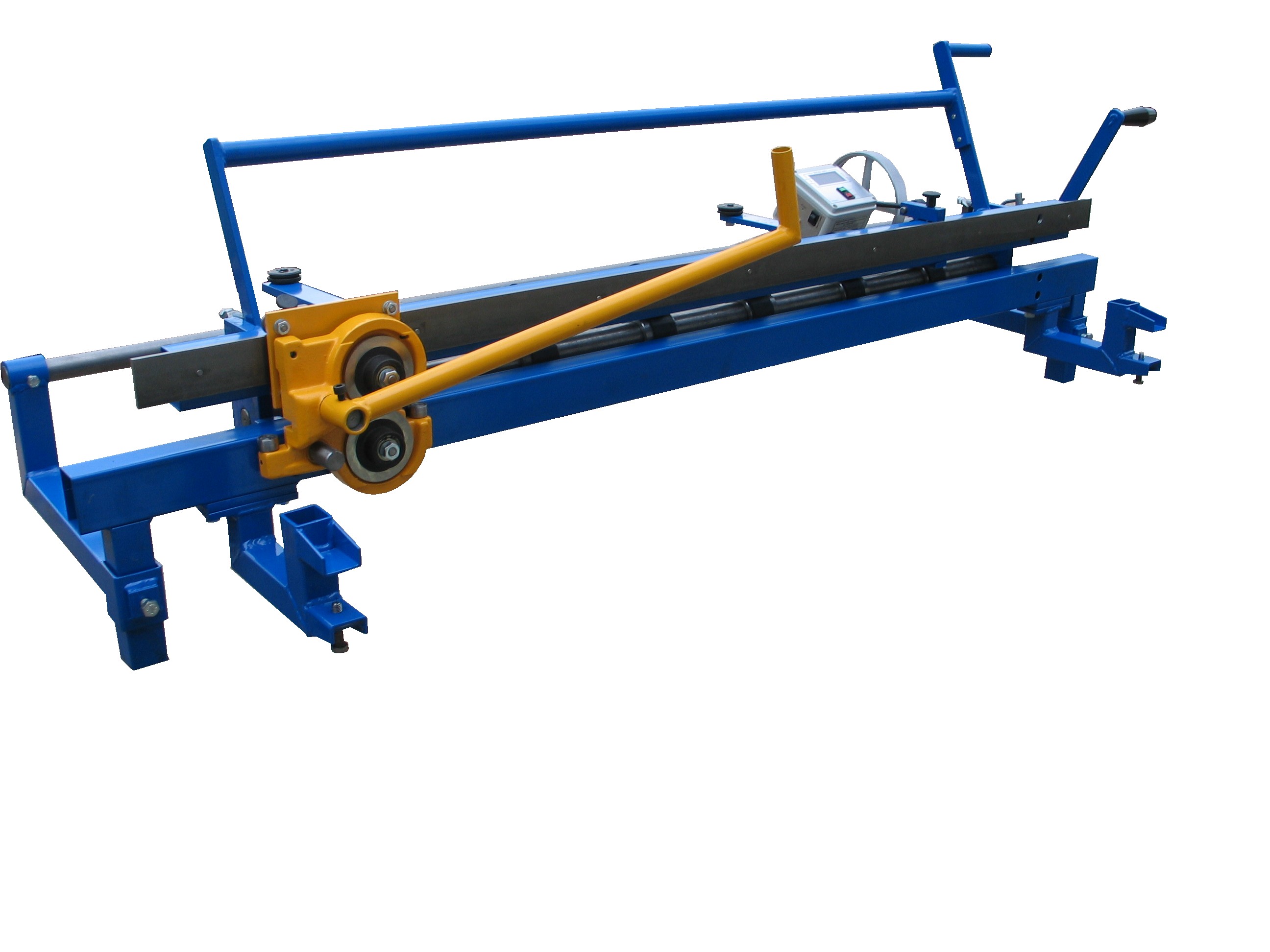

Rama walcowa AC-125/1000 | Wyciągarka TK-1250 i nożyce do poprzecznego ciècia |
Na ramie AC-125 umieszczamy kręg, blachę wprowadzamy do wyciągarki TK-1250, opuszczamy walce dociskowe i obrotami korbki wyciągarki odwijamy dobraną długość blachy. Wyciągarka jest standardowo wyposażona w nożyce krążkowe, dla poprzecznego odcięcia blachy. Wyciągarkę można też wyposażyć w nożyce krążkowe do wzdłużnego cięcia blachy. Długość odwiniętej dlachy możemy mierzyć cyfrowym licznikiem odwiniętej blachy (wyposażenie dodatkowe). Komplet ten stanowi tańszą alternatywę do odwijarki OZ-1250 z wyciągarką.

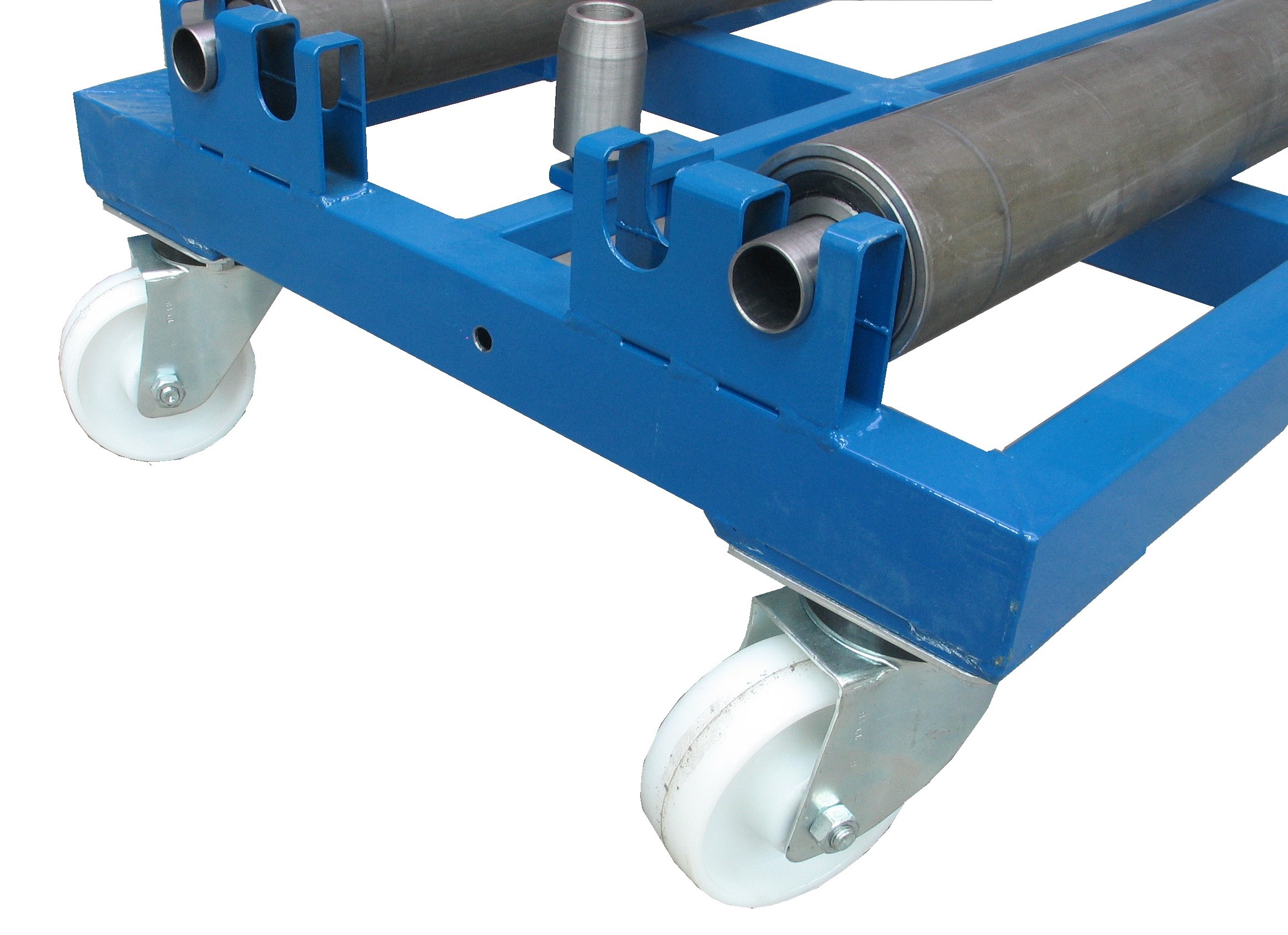

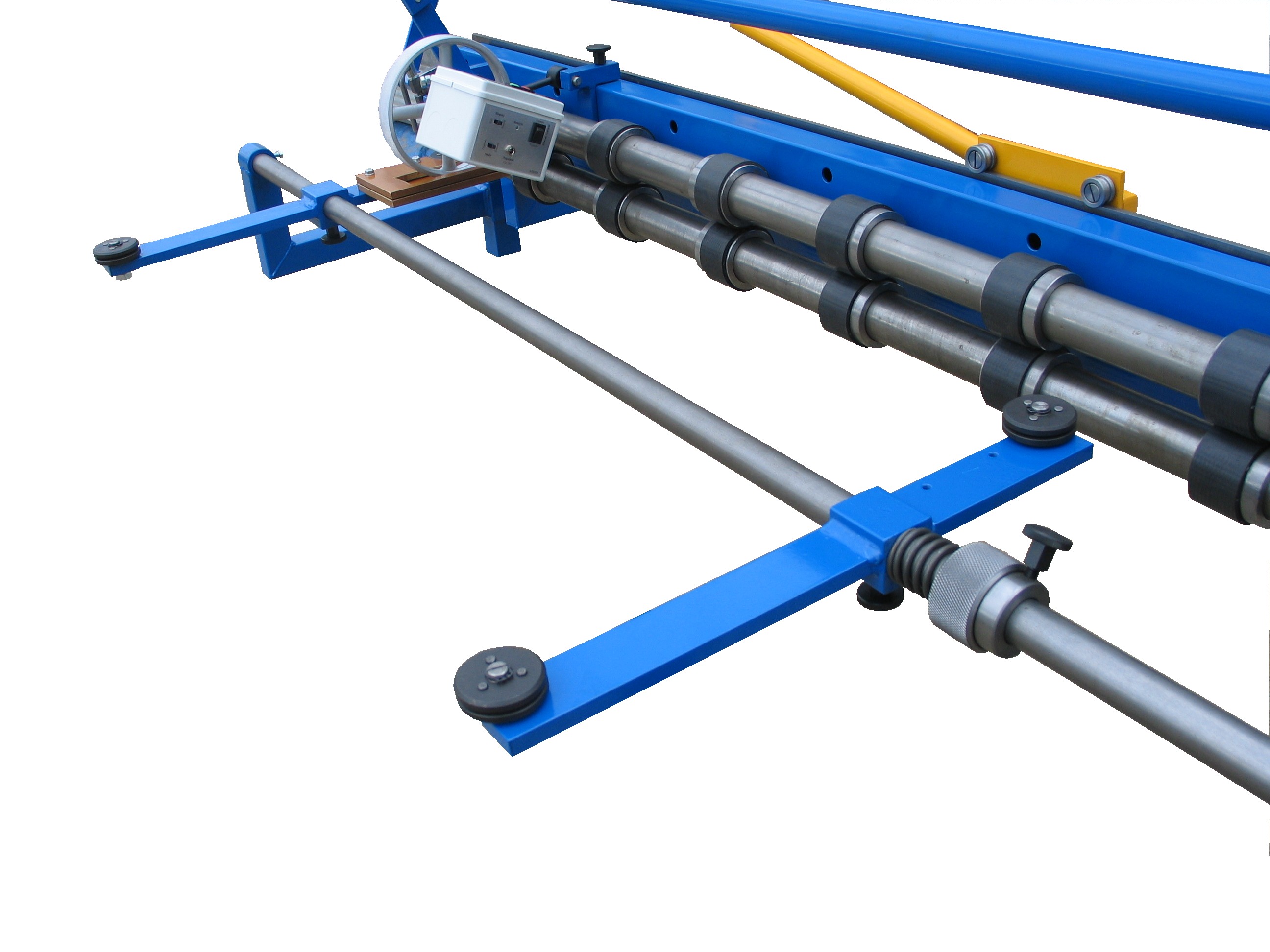

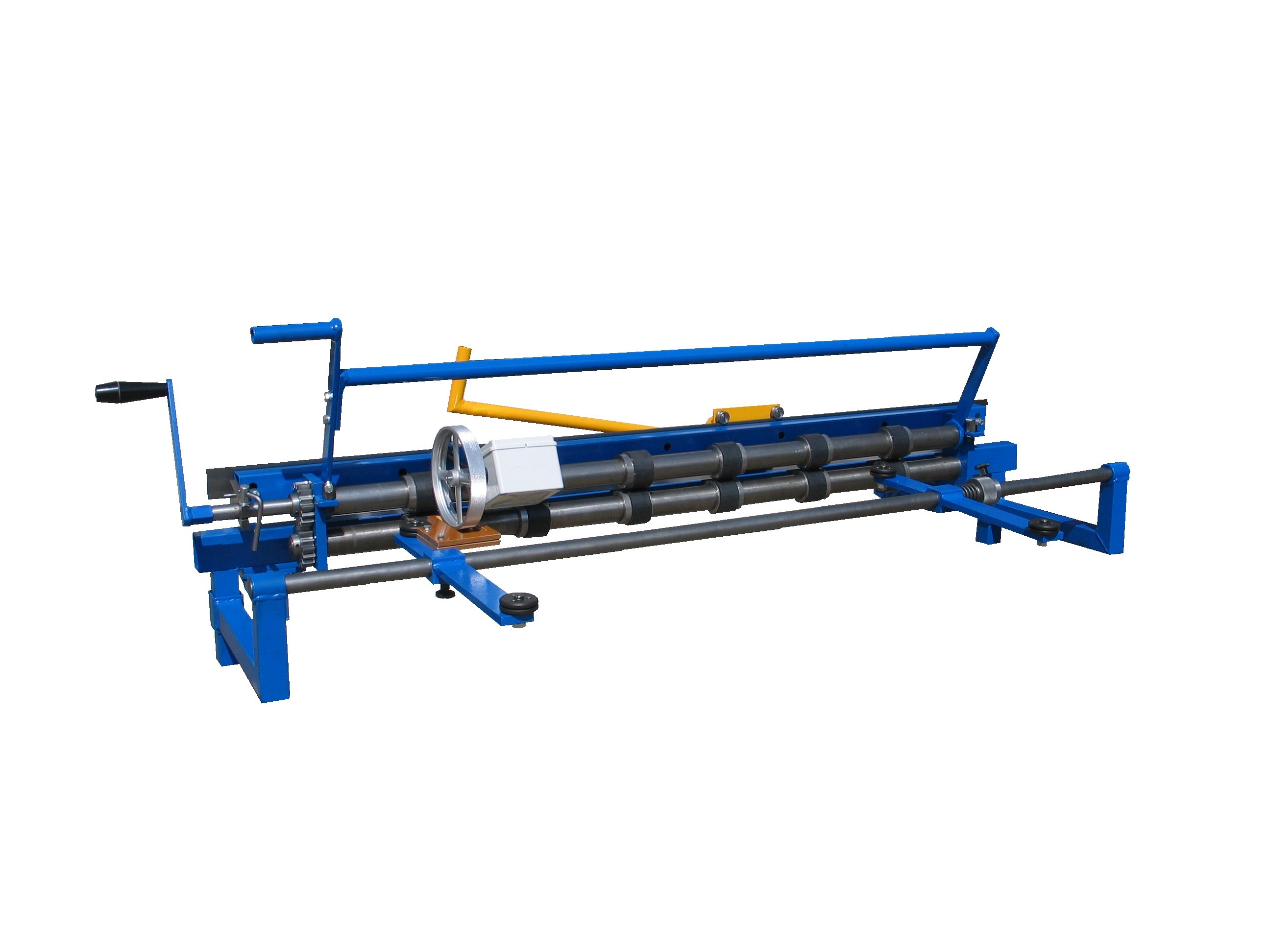

Detal cyfrowego licznika | Detal kółek ramy walcowej |

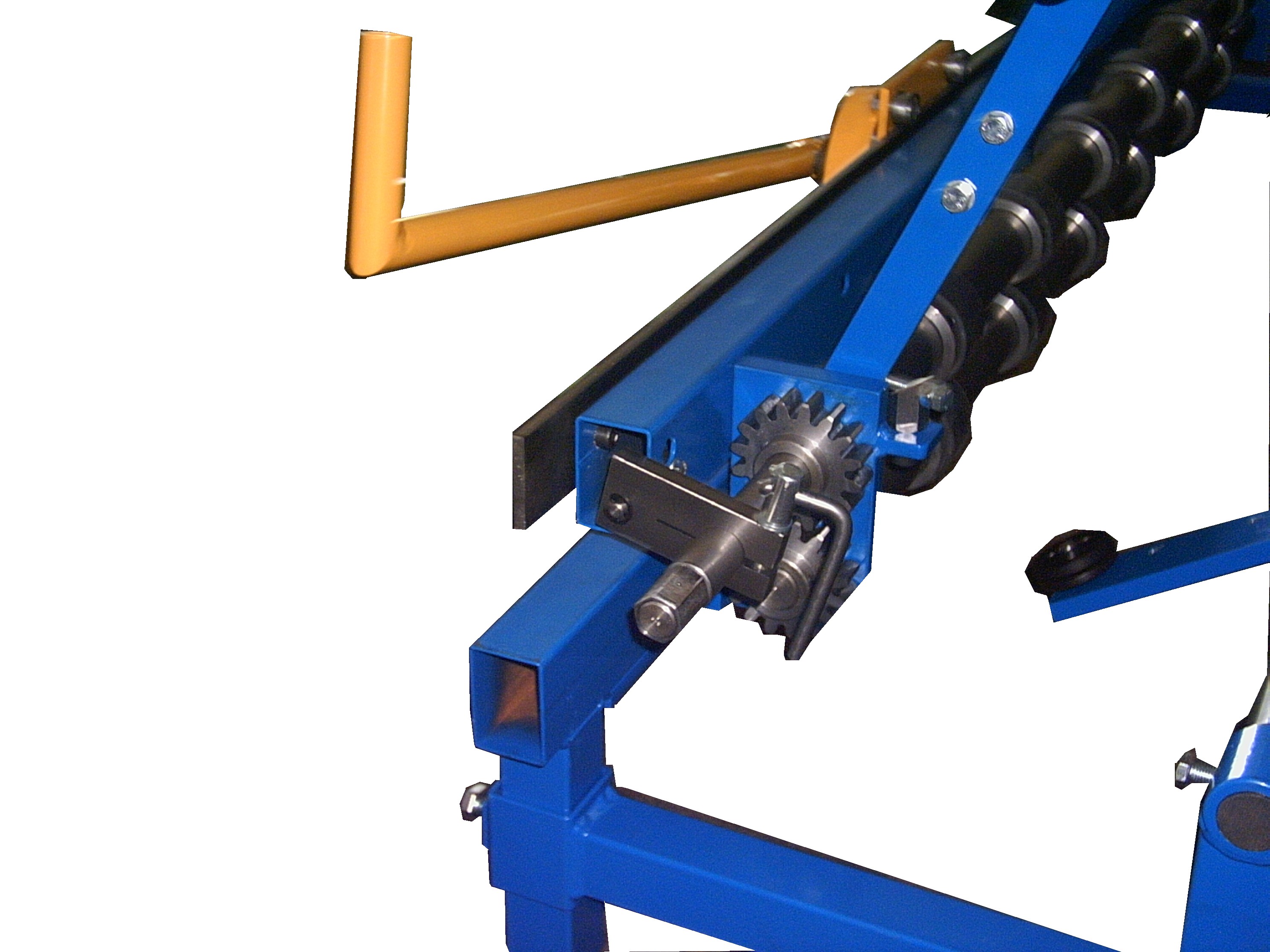

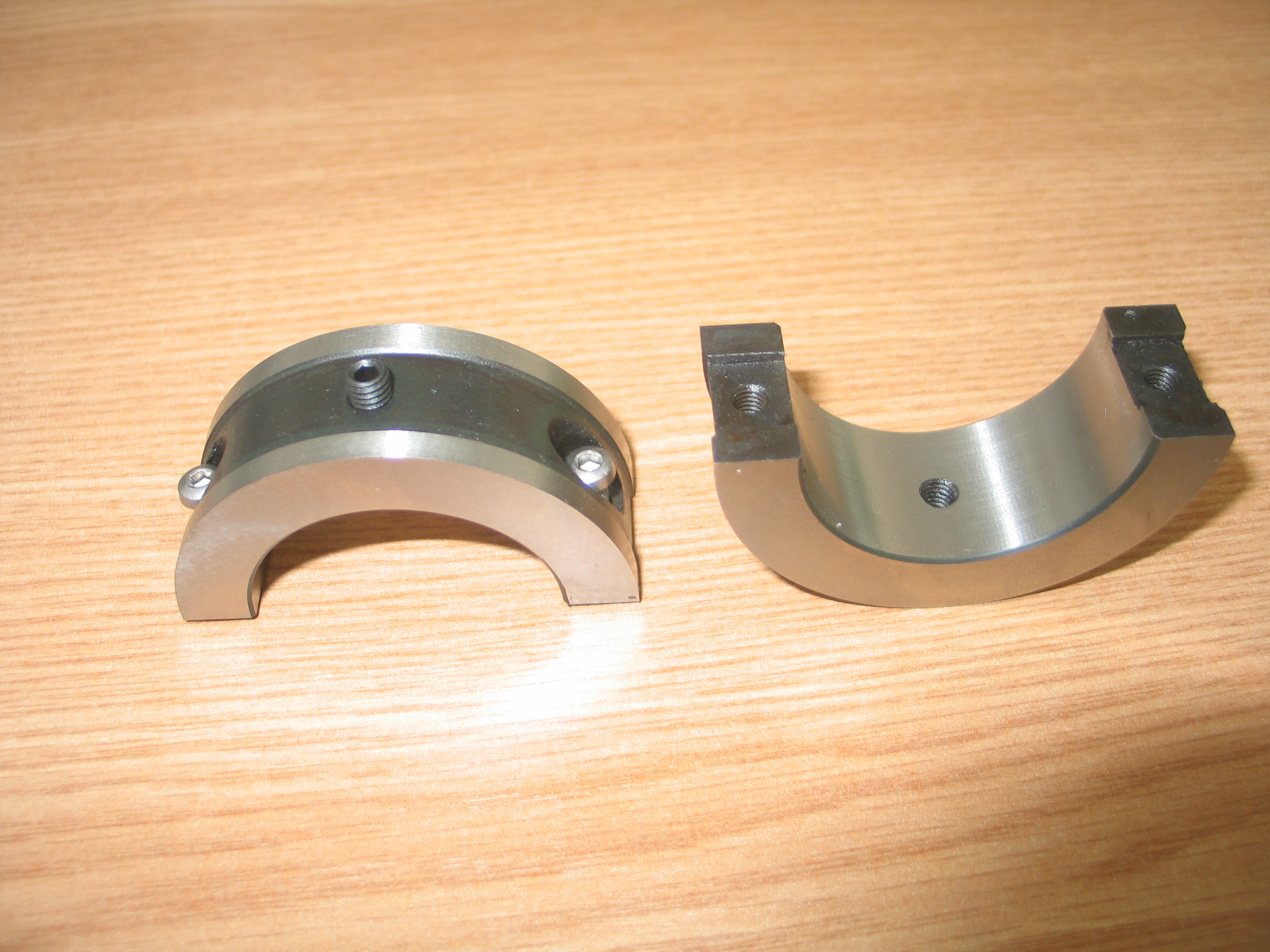

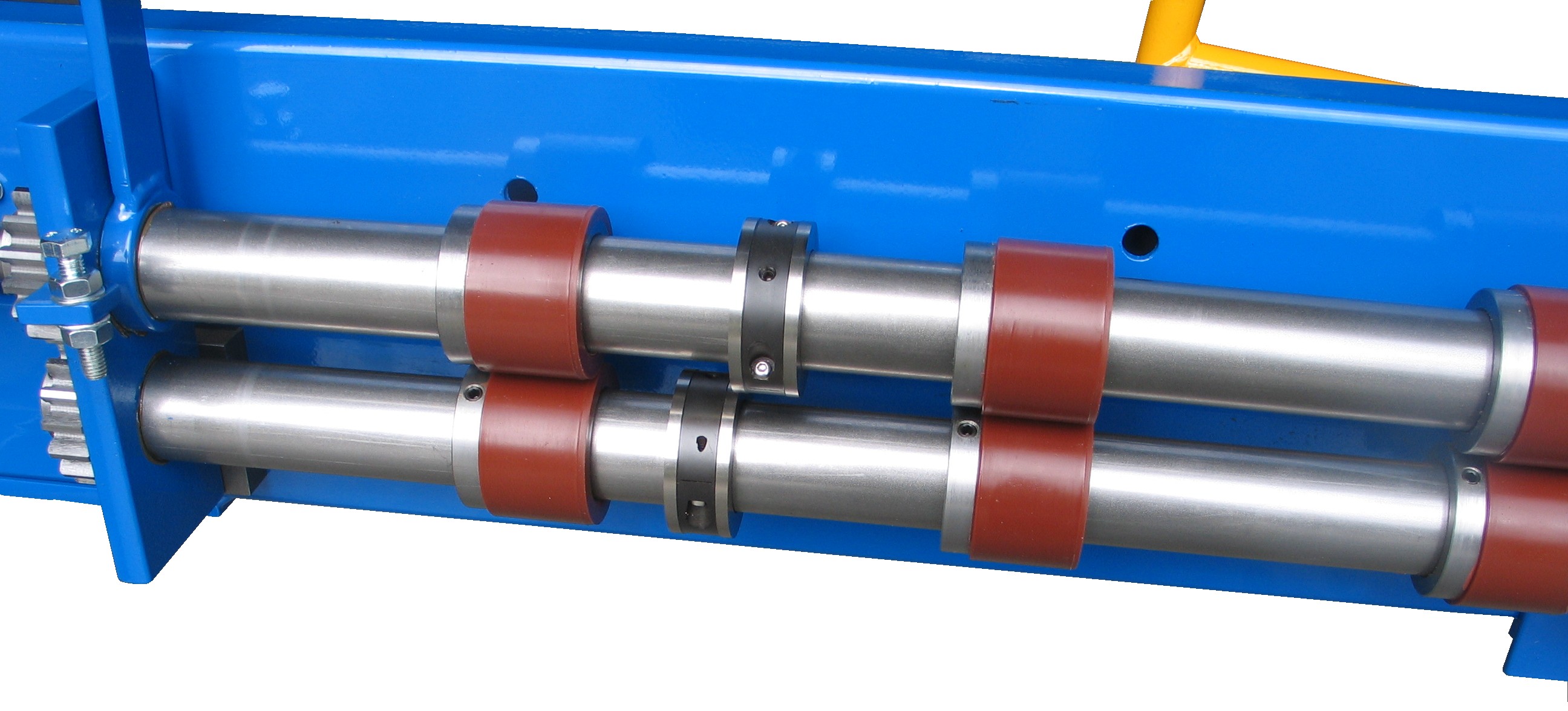

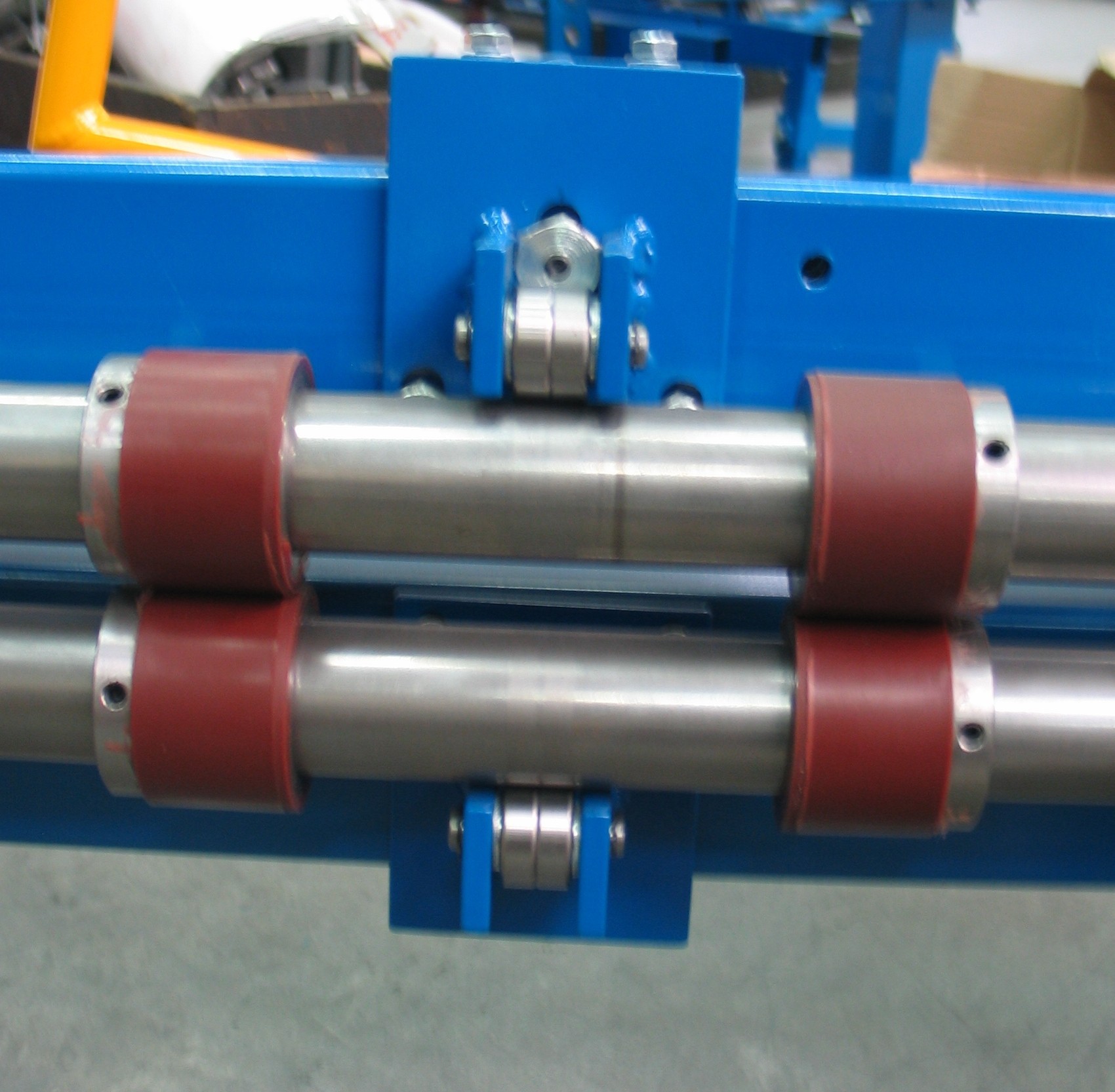

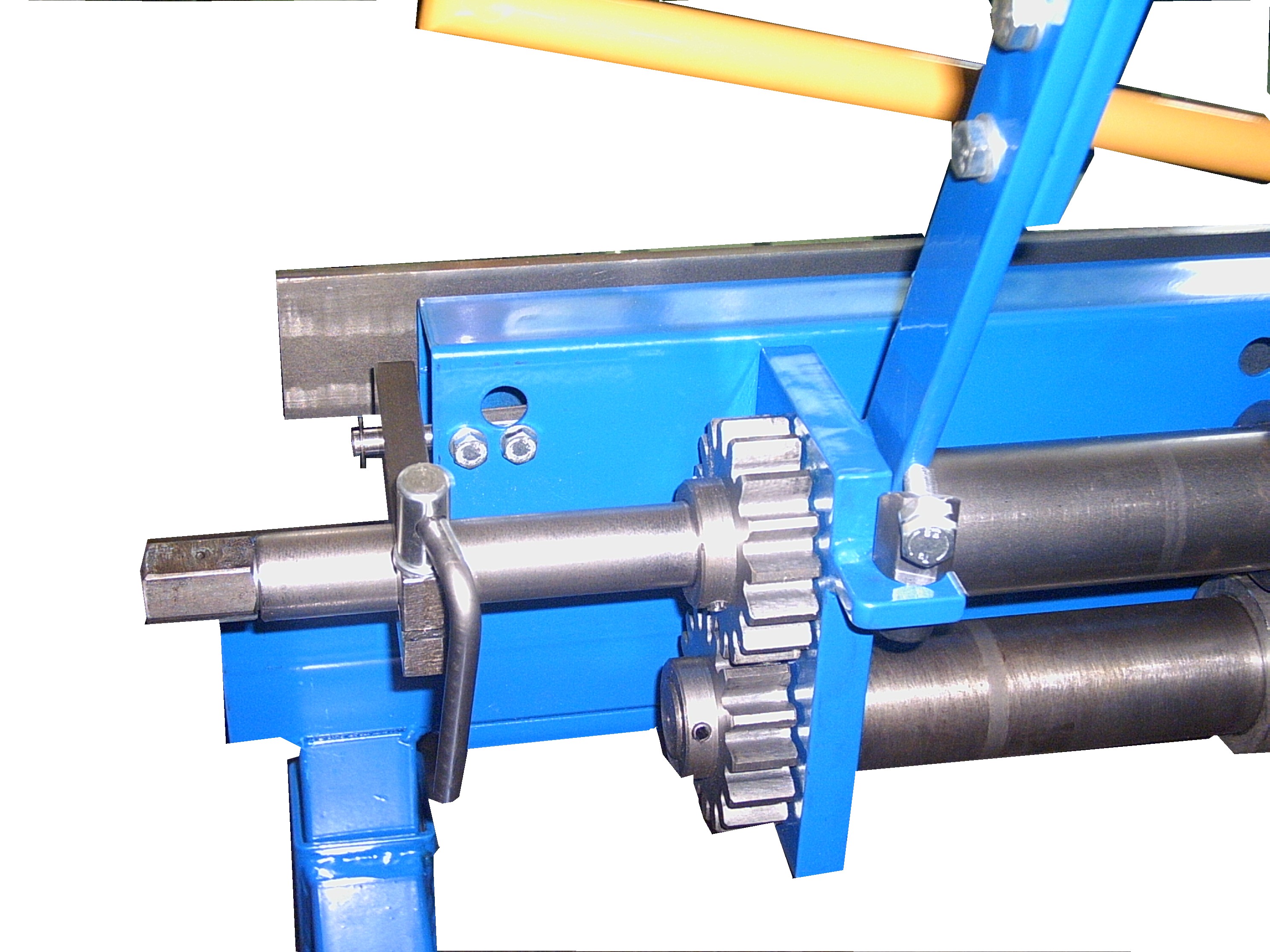

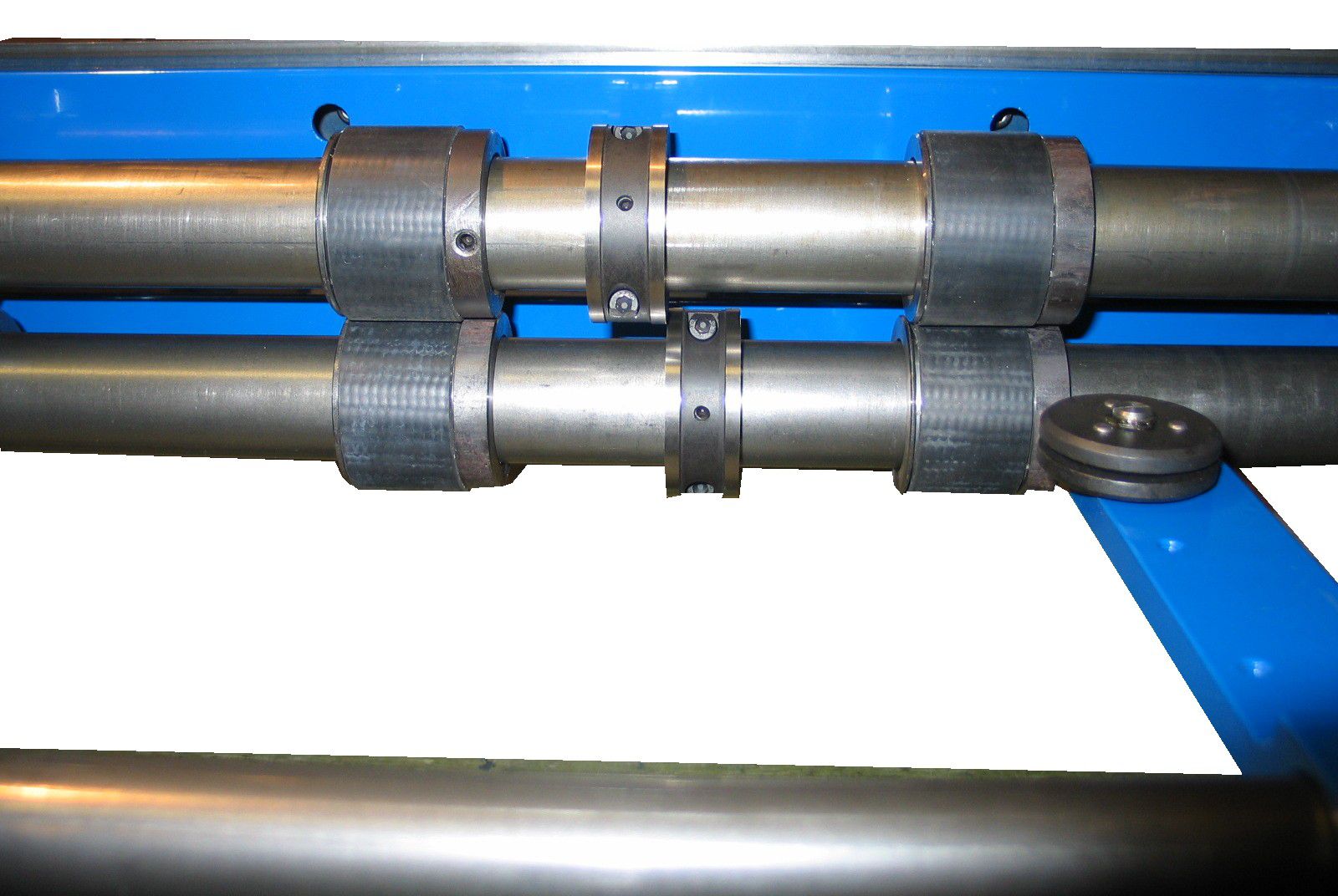

Detal bocznego sprężynowego docisku wyciągarki | Detal noży wzdłużnych na wyciągarce |
PARAMETRY TECHNICZNE:: | |
Szerokość kręgu | 1250mm |
Maks.masa kręgu dla AC-1250/600 | 600kg |
Maks.masa kręgu dla AC-1250/1000 | 1000kg |
Maks.grubość´blachy stalowej | 0,8mm |
Wymiary transportowe dł/sz/w | 1400/750/250mm - AC-125 |
1740/680/540mm - TK-1250 | |
2000/100/820mm - uchwyty dla TK-1250 |
