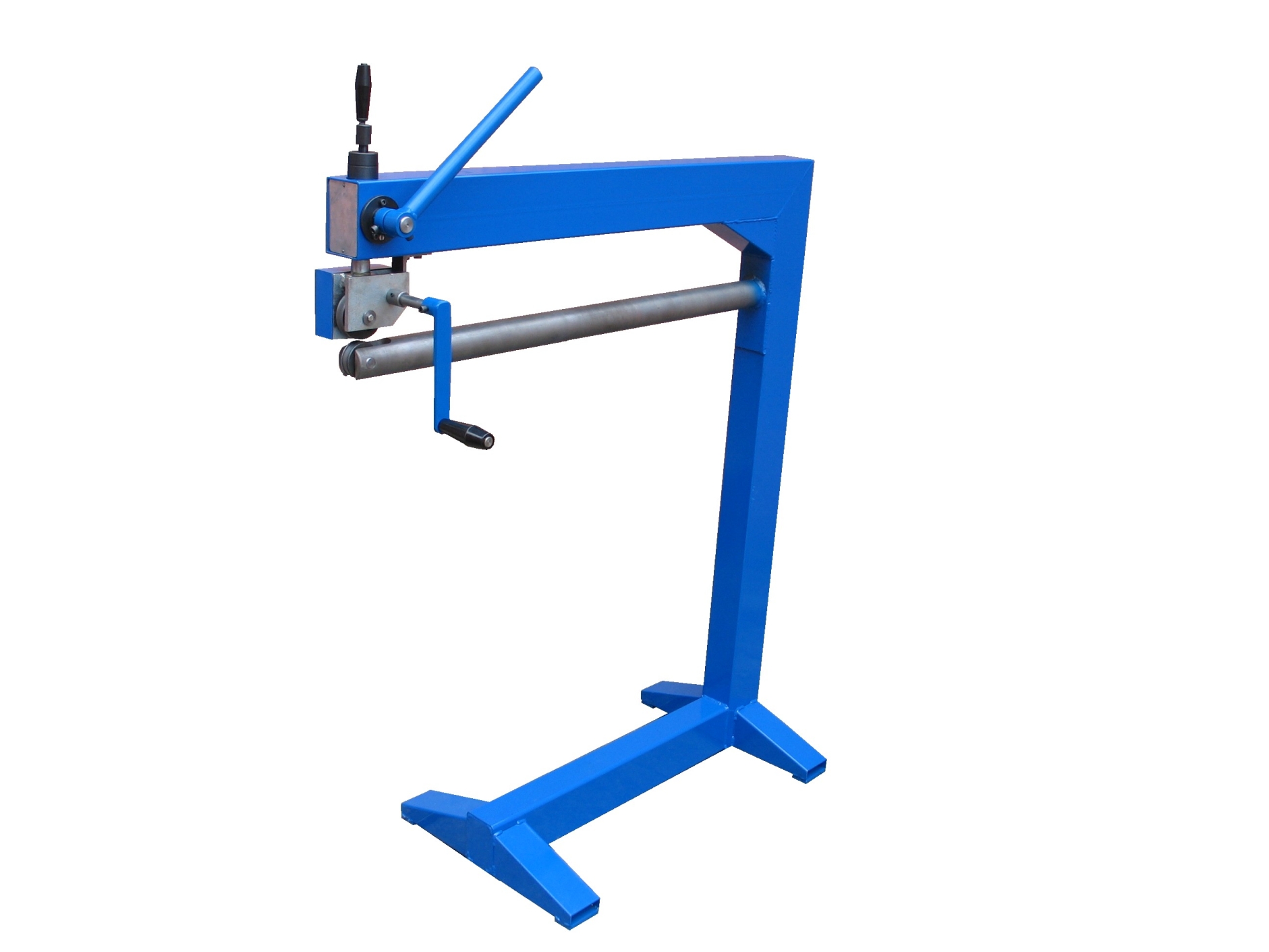

Zagniatarka felcu ZL-1a, ZL-1b

Zagniatarka felcu rury spustowe ZL-1

Zagniatarka ZL-1 służy do zagniecenia felcu (szwu) na rurach, które zostały zwinięte na zwijarce KZ-2. Zagniecenie felcu wykonujemy tak, że wsuwamy rurę na walec (jego długośc jest 1m), jednym ruchem dźwigni ekscentrycznej wstawiamy kółka walcujące do pozycji roboczej i obracając korbką wysuwamy rurę gniecąc zarazem felc. Potem obracamy rurę i wykonujemy to samo z drugą połową. Siłę gniecenia możemy nastawiać. Przy zaciskaniu felcu wykonujemy równocześnie zaciśnięcia punktowe, którymi wzmacniane jest połączenie.

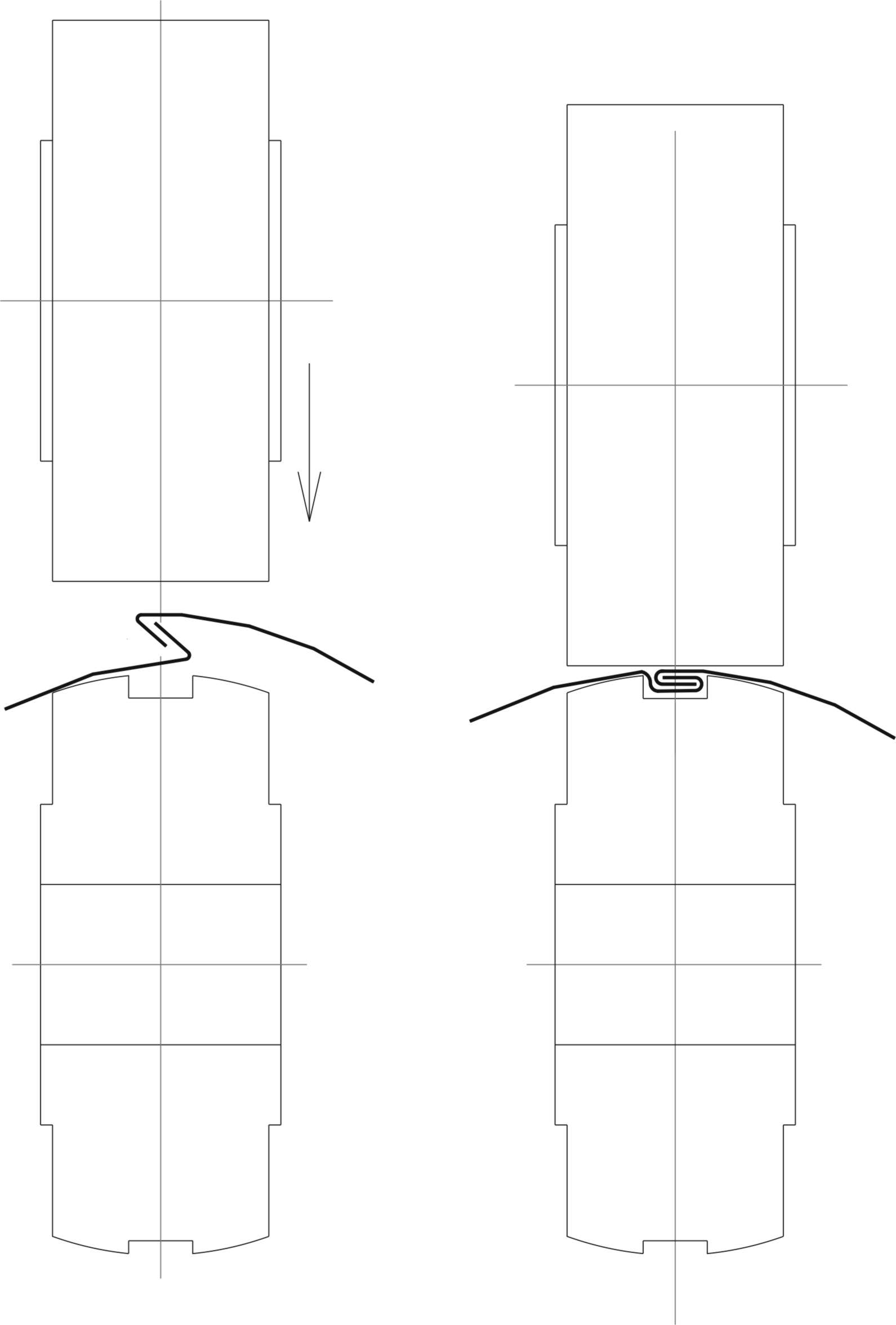

Sposób wykonania felcu rury spustowej na zagniatarce ZL-1

Zagniatarka jest produkowana we dwóch wersjach:

1.) ZL-1a z maksymalną grubością blachy gnieconej 0,8mm i minimalną średnicą produkowanej  rury 80mm

2.) ZL-1b z maksymalną grubością blachy gnieconej 0,7mm i minimalną średnicą produkowanej rury 75mm



PARAMETRY TECHNICZNE:

  ZL-1a ZL-1b
Maksymalna grubość gnieconej blachy (380MPa) 0,8mm 0,7mm
Długość felcu rury 2m(1+1m)  2m(1+1m)
Minimalna średnica rury gnieconej 80mm 75mm
Masa maszyny 85kg 80kg
Wymiary transportowe ZL-1a,b, dł/sz/w:  1200/520/1700mm
