Walcarka do produkcji rynien Z-4U, Z-5U

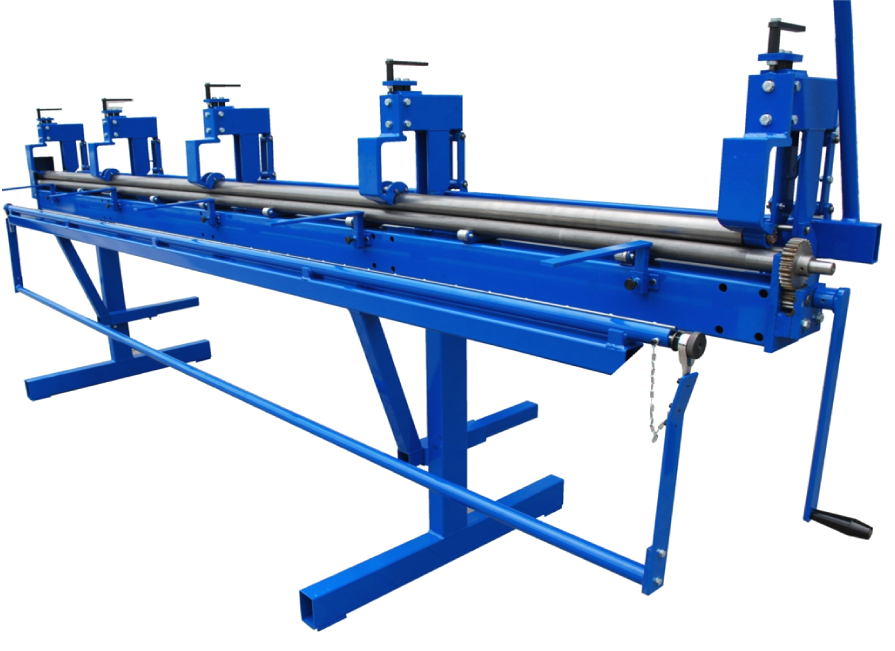

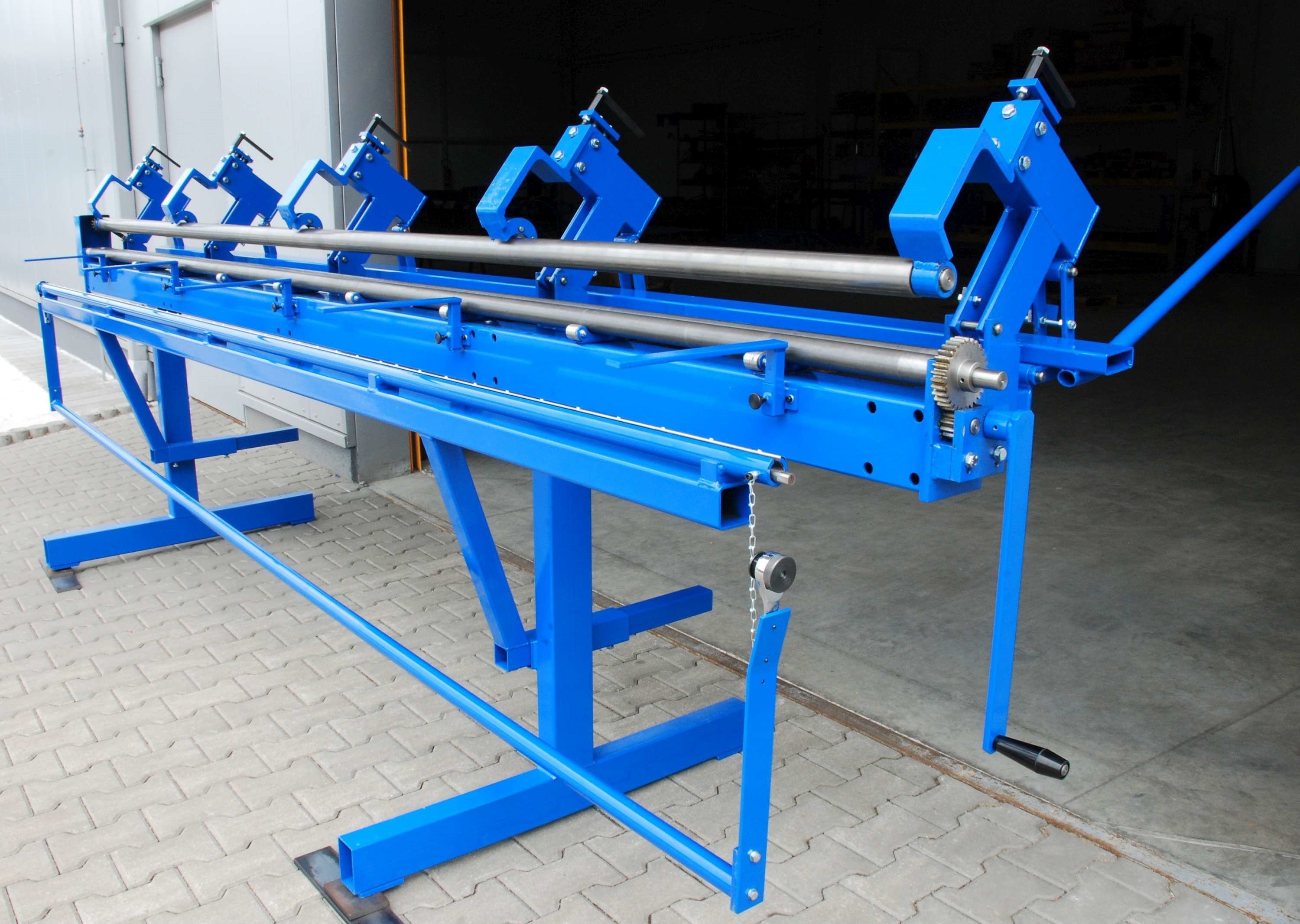

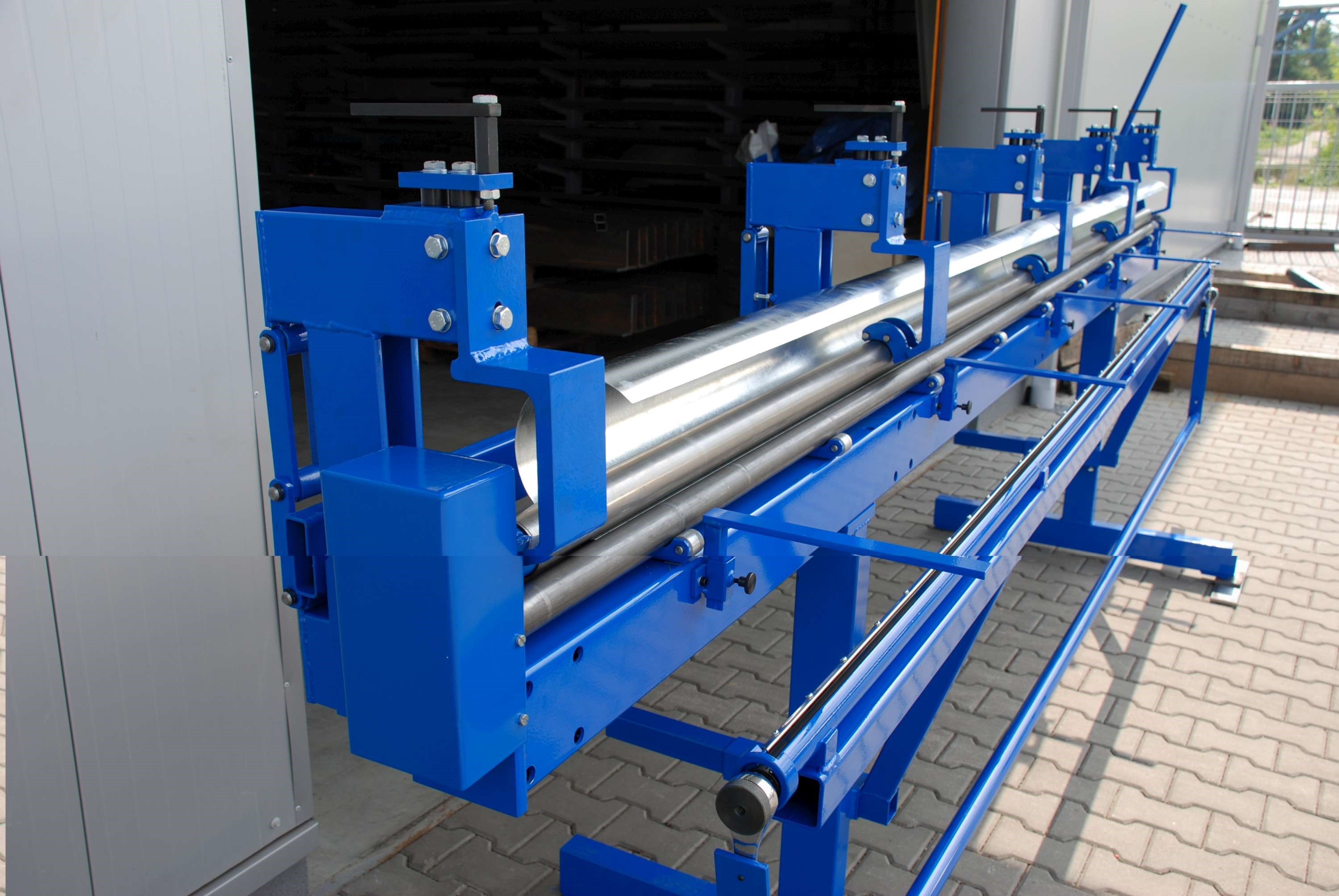

Maszyna do rynien Z-4U

Maszyna służy do produkcji rynien o maksymalnej długości 4020mm (Z-4U) albo 5020mm (Z-5U) i rozwiniętej szerokości pasu zwijanej blachy od 200mm do 400mm. Maksymalna grubość blachy stalowej 380MPa wynosi 0,6mm.

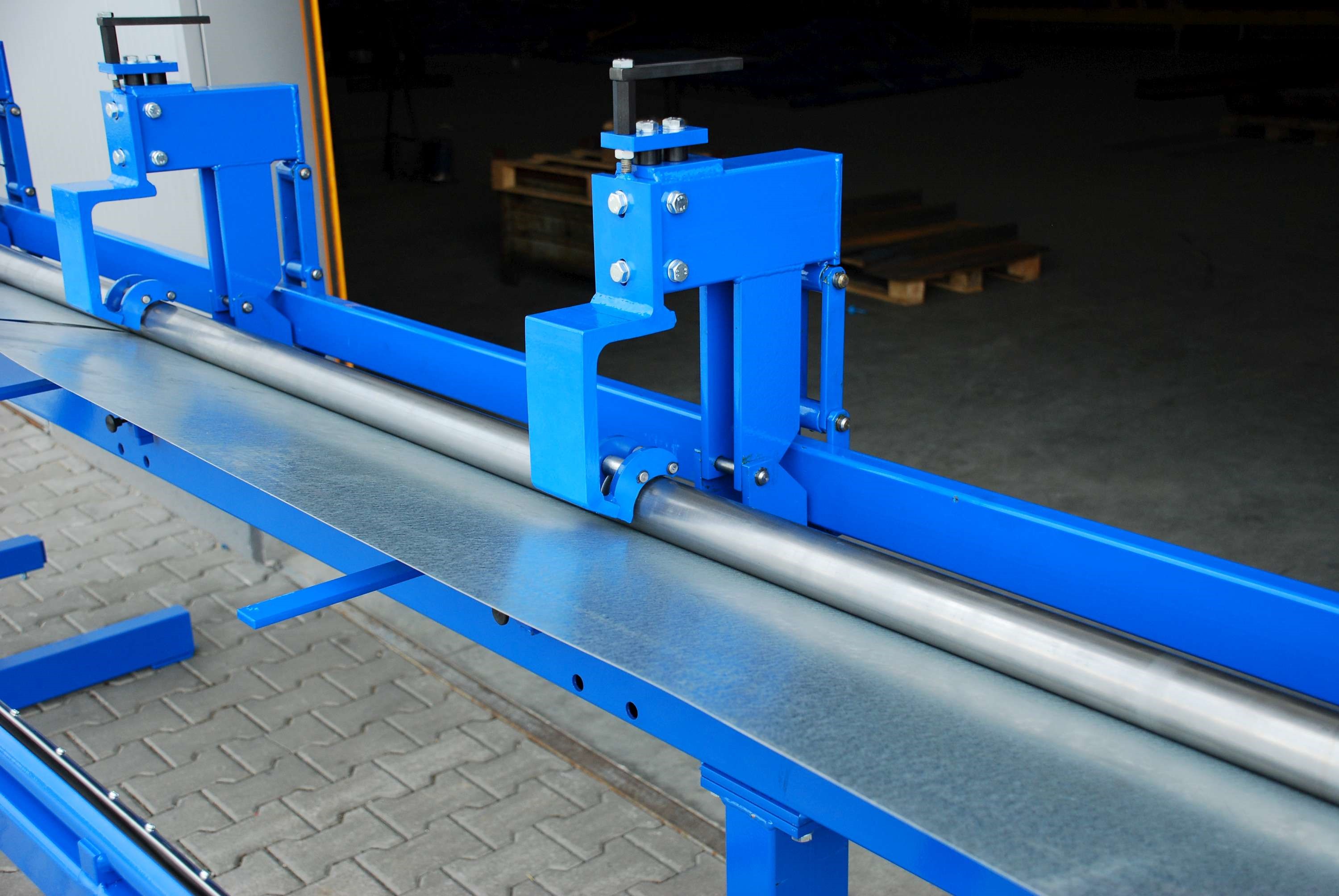

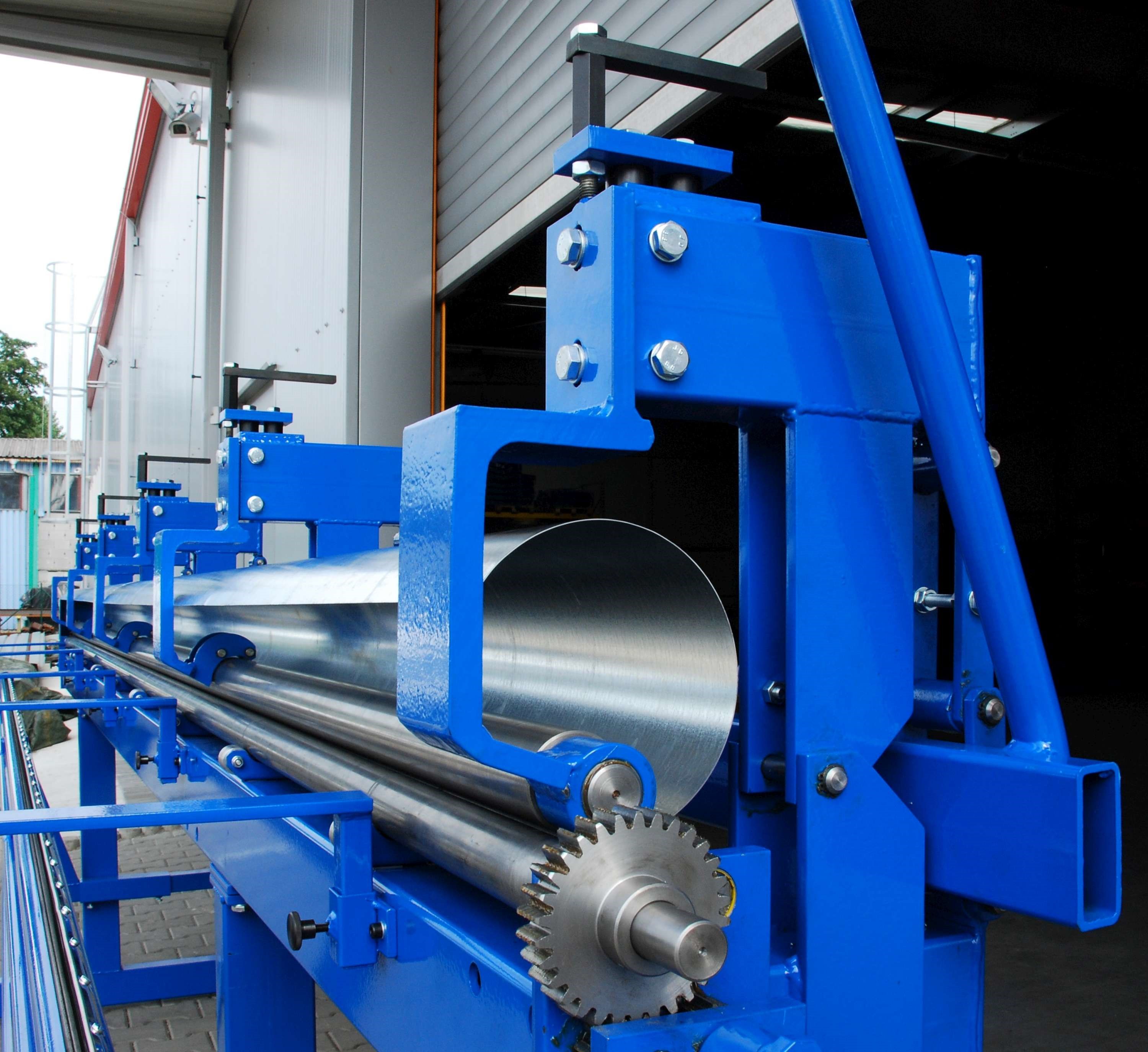

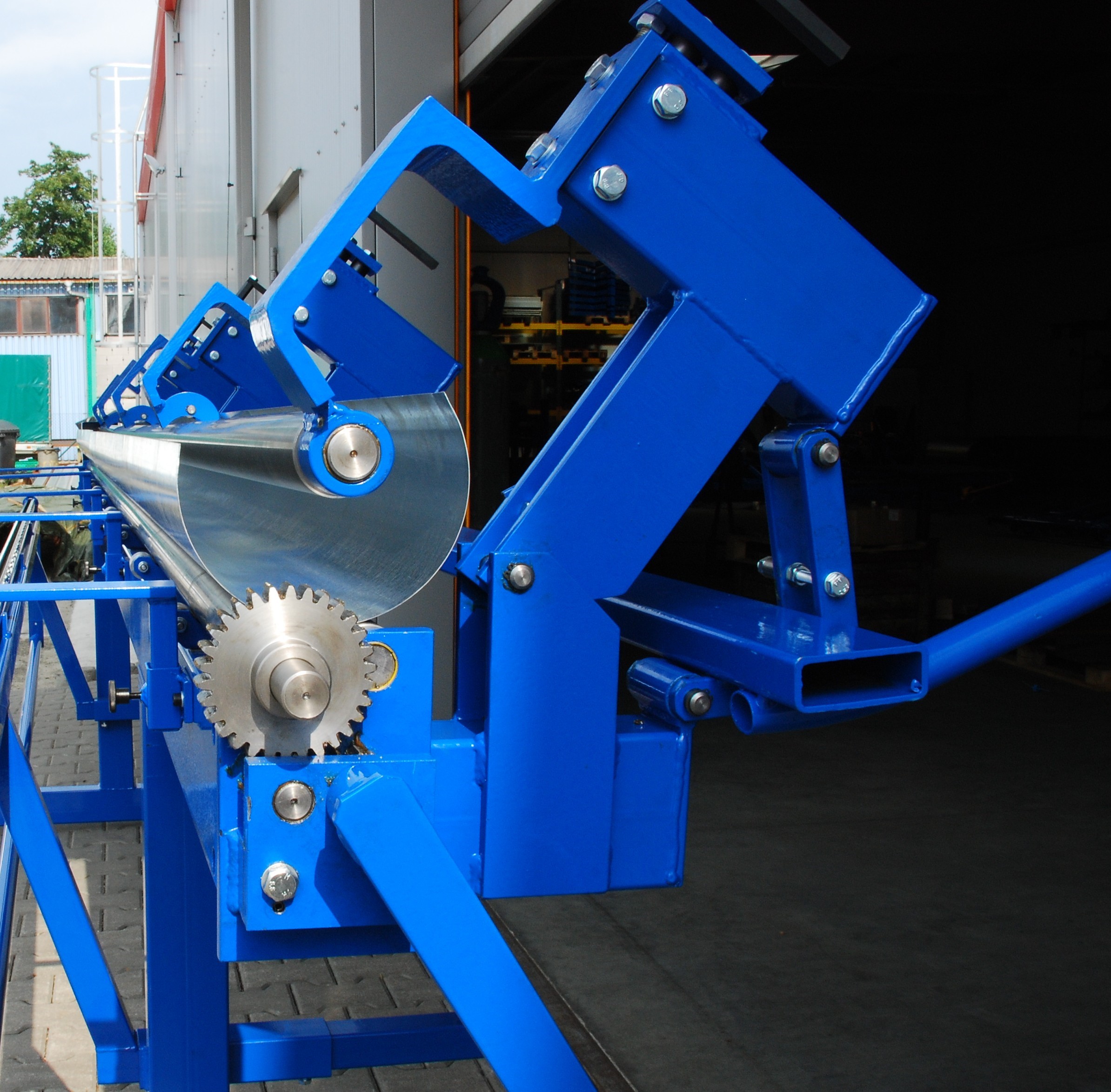

Detal części zwijającej maszyny

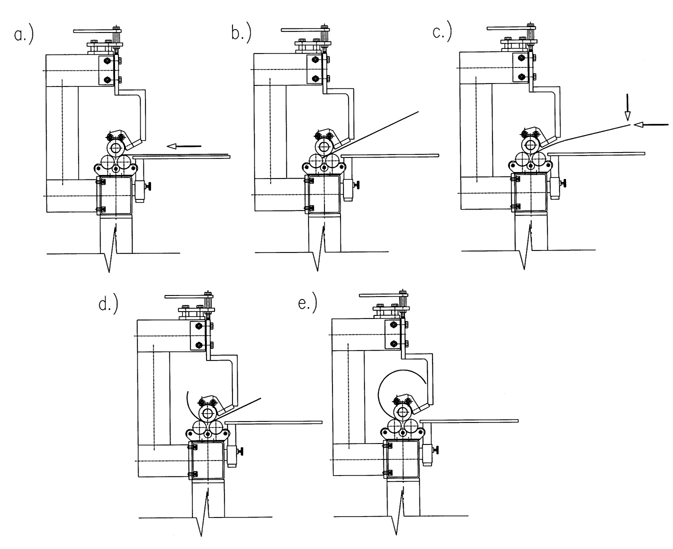

Maszyna składa się z dwóch części. W części zwijającej skręcamy blachę w kształt U, w części do opracowania krawędzi zwijamy wulstę i tylną krawędź. Średnica wulsty wynosi 18 albo 20mm, w zestawie wulstarki są standardowo pręty 16 i 18mm okrągłe (do wulsty) i 20mm frezowany pręt do krawędzi rynny. Obie części maszyny mogą być złączone w jedną całość, albo mogą być używane osobno.

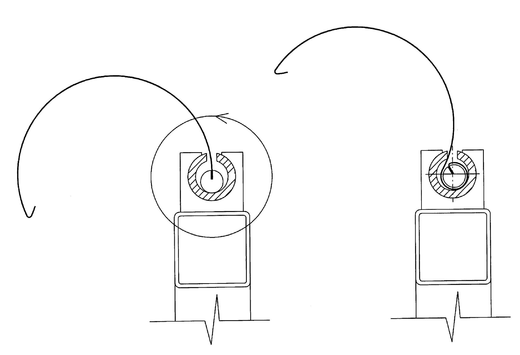

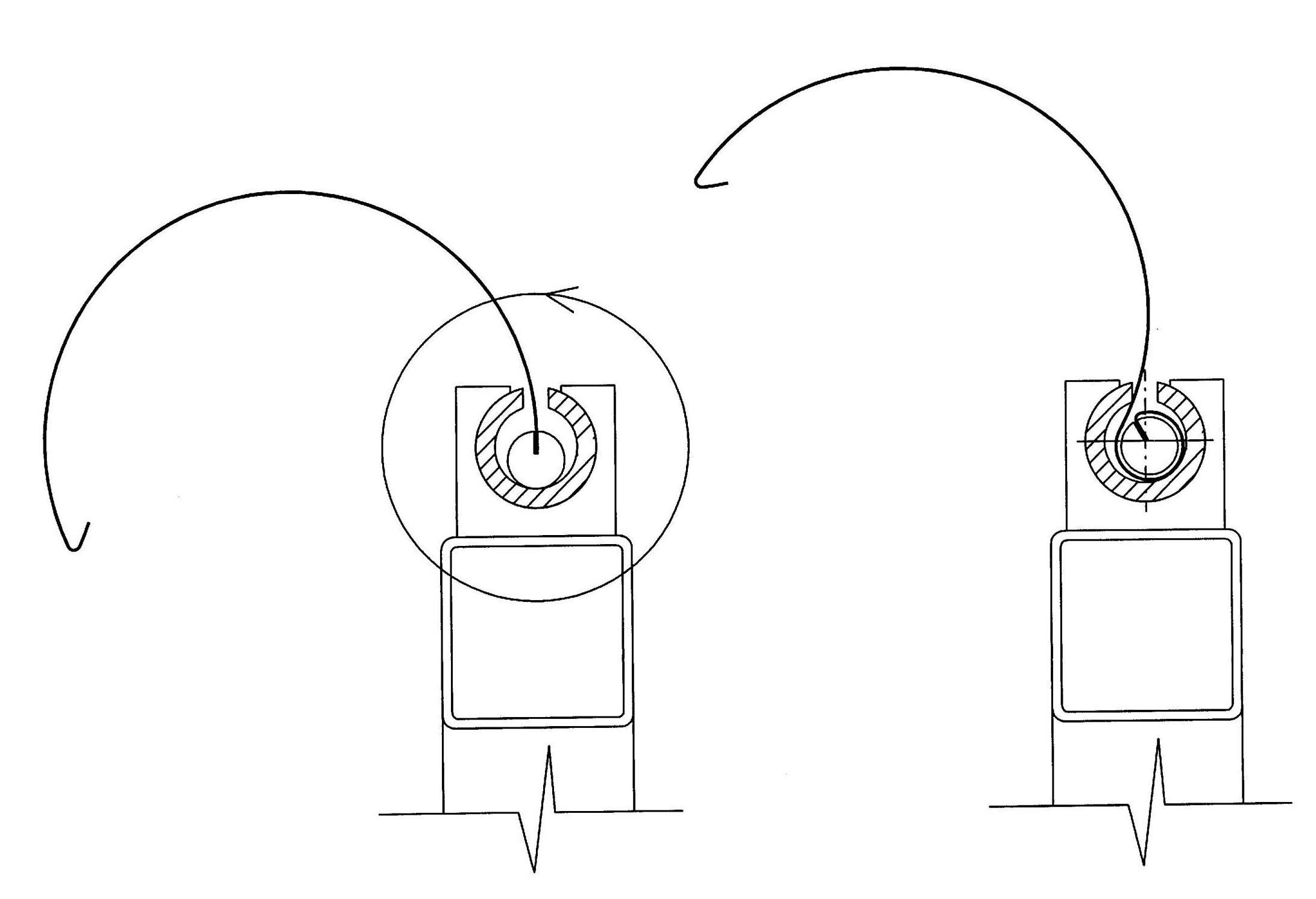

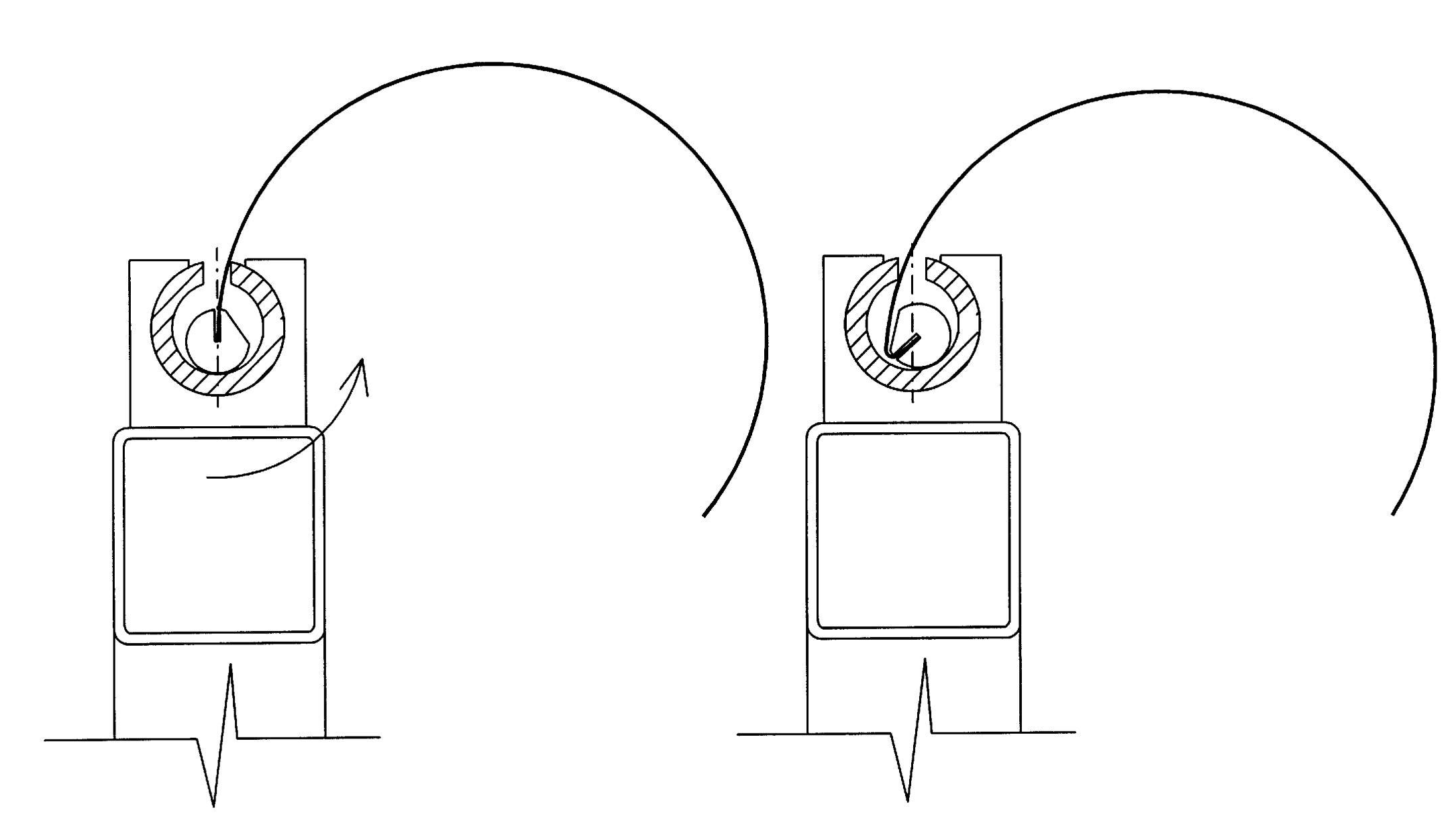

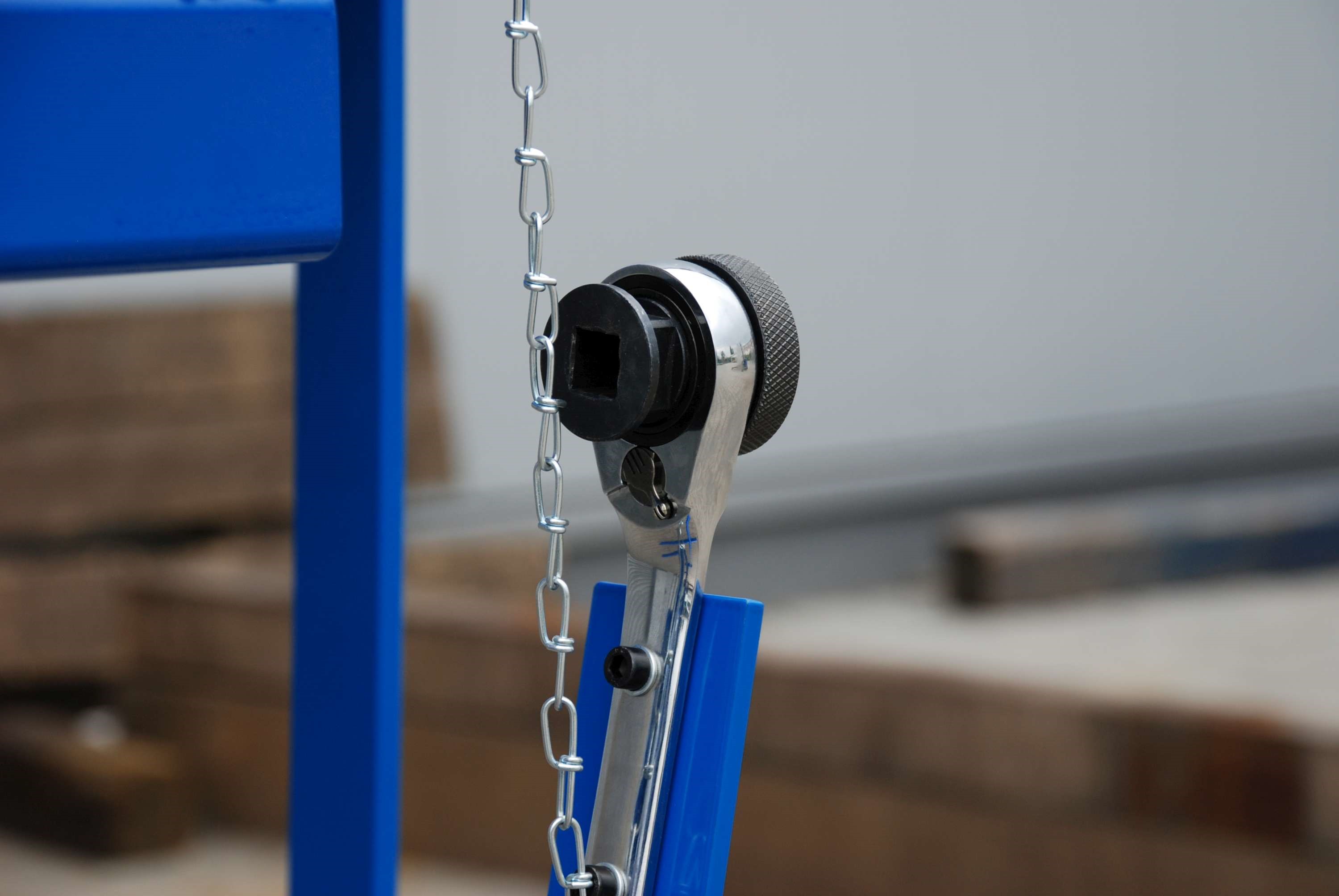

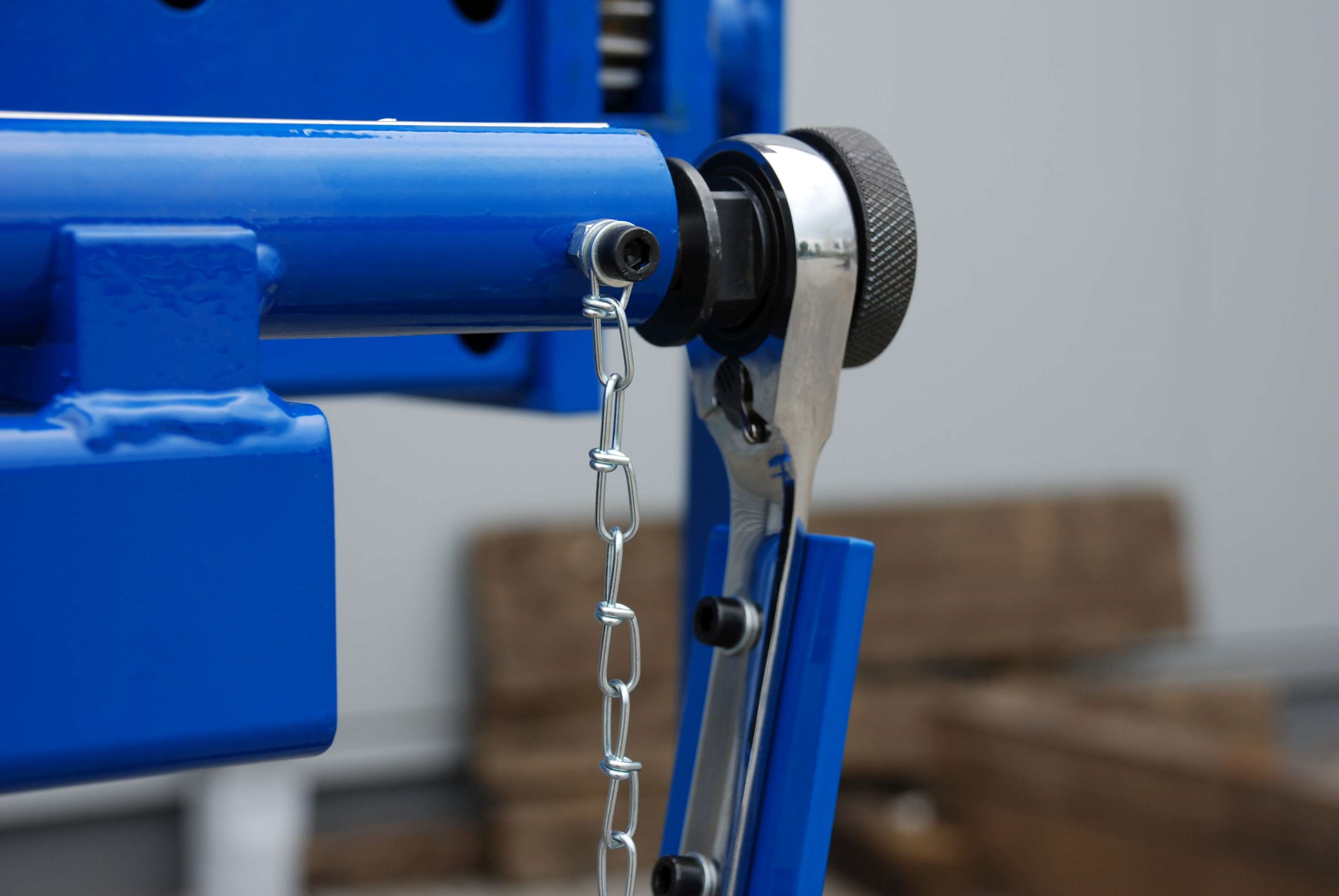

Wysunięcie prawego ramiona wulstarki z pręta zwijającego wulstę Poprawne nastawienie pozycji grzechotki. Na lewo i prawo zawsze w kierumku do obsługi maszyny

PARAMETRY TECHNICZNE: Z-4U Z-5U
Minimalna średnica zwinięcia 85mm 85mm
Maksymalna długość rynny 4020mm 5020mm
Rozwinięta szerokość zwijanego pasu blachy 200÷400mm 200÷400mm
Grubość zwijanej blachy (400MPa) 0,6mm 0,6mm
Masa maszyny 425kg 545kg
Wymiary transportowe (dł/sz/w) 4300/900/1400mm 5300/900/1400mm
